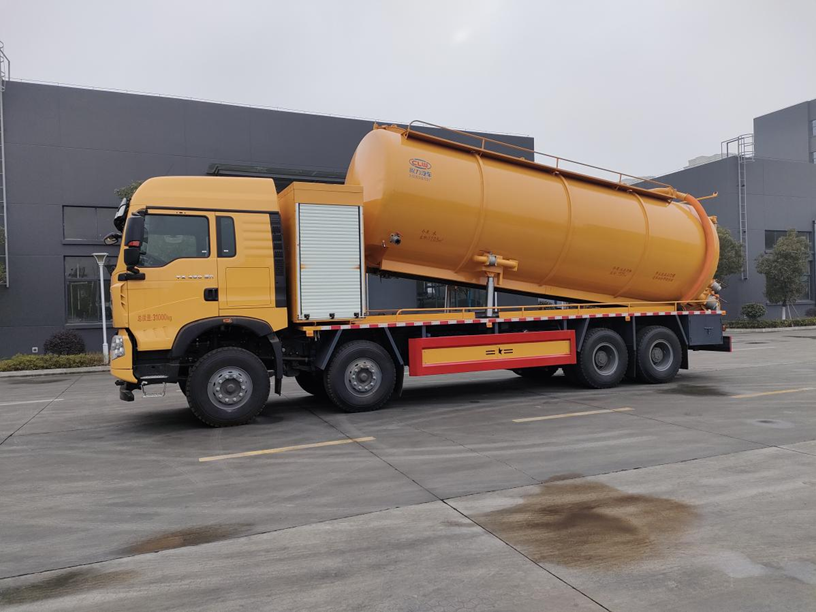

重汽豪沃前四后八轮清洗吸污车

整车参数：

整车型号

CL5313GQW6CC

产品名称

清洗吸污车

总质量

31000（Kg）

额定载质量

11535/11470（Kg）

整备质量

19335（Kg）

外形尺寸（长*宽*高）

12000,×2550×3850,3950

轴距

1800+4575+1400（mm）

罐体容积约

33立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

600液压门

罐体自卸

举升卸料

吸污口

100球阀

水循环泵水箱

碳钢材质

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮350流量

底盘配置

（1）、底盘配置：ZZ1317N466GF1 豪沃 TX7；专用车；TX-V驾驶室 ；手动后视镜；主气囊+副简易型座椅；MC11.43-61发动机；HW19712C变速器+HW70法兰式取力器；VGD75自调臂前轴(鼓)；MAT16ZG自调臂双后桥(鼓)；速比5.32；双层车架

罐体配置

罐体容积：33立方，罐体内底部装不锈钢底板1.2米宽，顶部两侧做防滑平台护栏，罐体及封头厚度:8mm，清水罐用水泥灌口位置处于前封头300mm处为**罐口后边缘焊接800mm高的隔板不需要折波浪，水污互通，水污互通位置安装清洗污罐装置带高压管接头，120米25的沈阳高压管，顶部另安装50圆阀门当呼气阀。

2:吸污33立方，清水10方（内封头用散水罐口互通）（污灌两个散水灌口），视粪窗一个，清水灌左右各装洗手，清水罐、污水罐内各做爬梯一个，副梁选用橡胶垫，中置顶，亮管上加一个球阀，罐体带罐内清洗装置。3.品浮高压泵：流量：350min，压力：19mpa。4：边挂204水循环泵，副发为：潍柴420马力配258水循环泵。

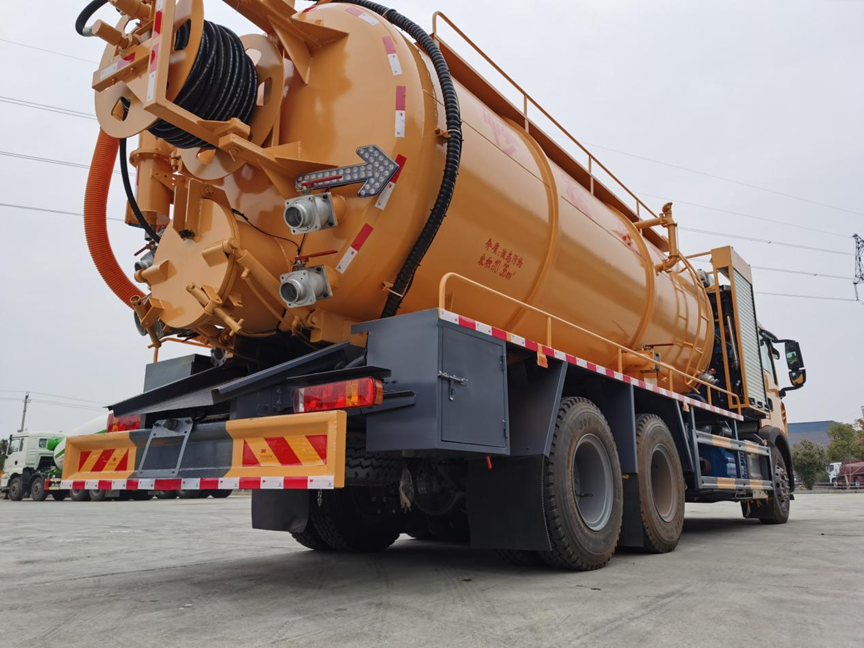

5：后封头可旋转齿轮自动液压绞盘，800后开口保整车尺寸，一个不绣钢圆6寸偷排，后盖左下不锈钢圆6寸排污阀1个，尽量做到**，后盖右下4寸不锈钢进料口1个，尽量做到**，4寸排气阀1个带内抽管，尽量做到**，不要外抽，副发进气管用125mm，防溢流装置，水循环水箱做到**4mm厚不锈钢底部安装60的排污阀底部不要低于柴油箱，清水罐底部装排污水阀1个.吸污管一根，两边工具箱，罐顶吸污口转弯处安装60mm球阀，随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

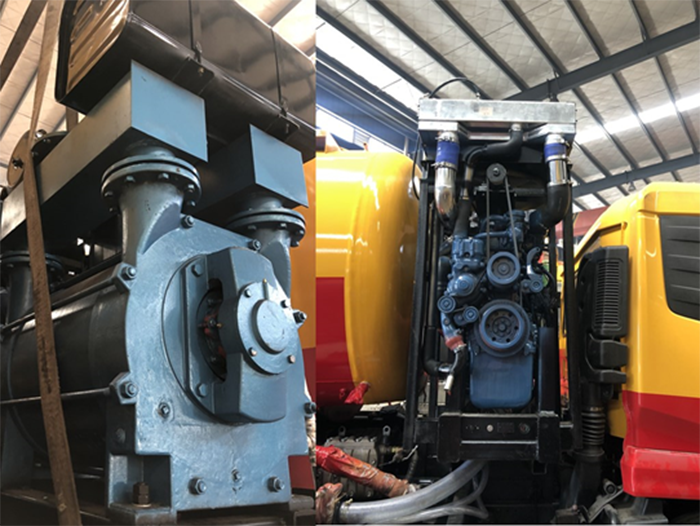

1. 可加装一套潍柴420马力柴油机组带动山东淄博2BE-258水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

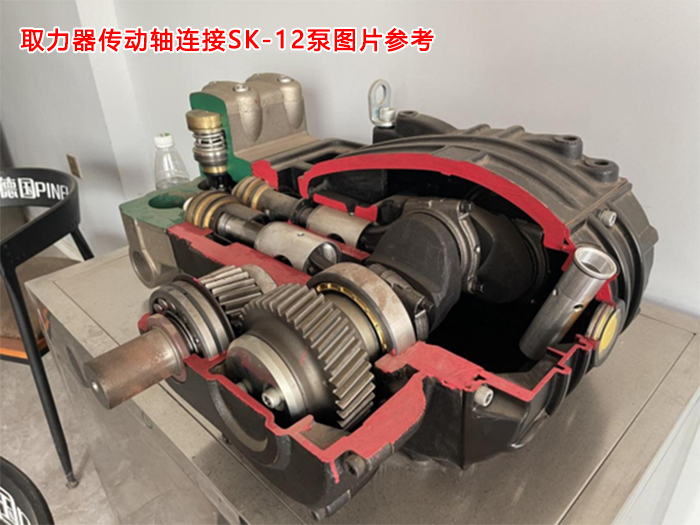

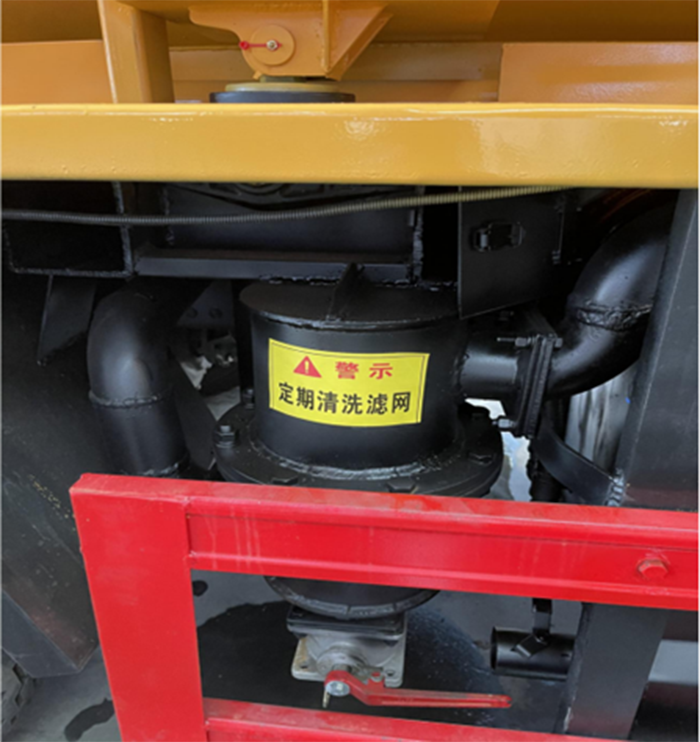

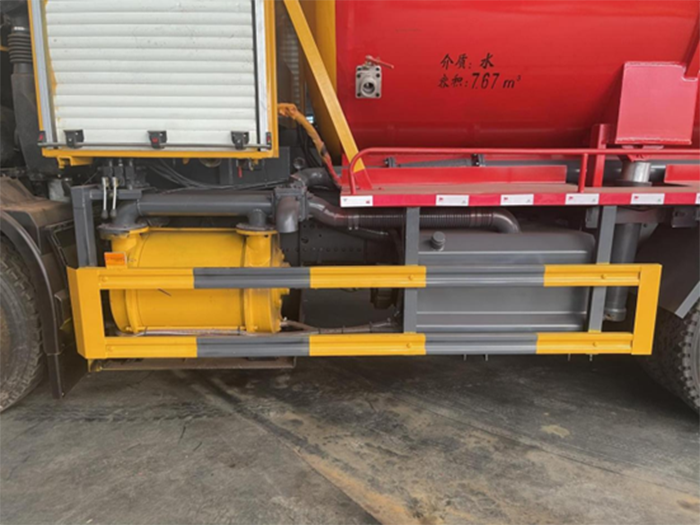

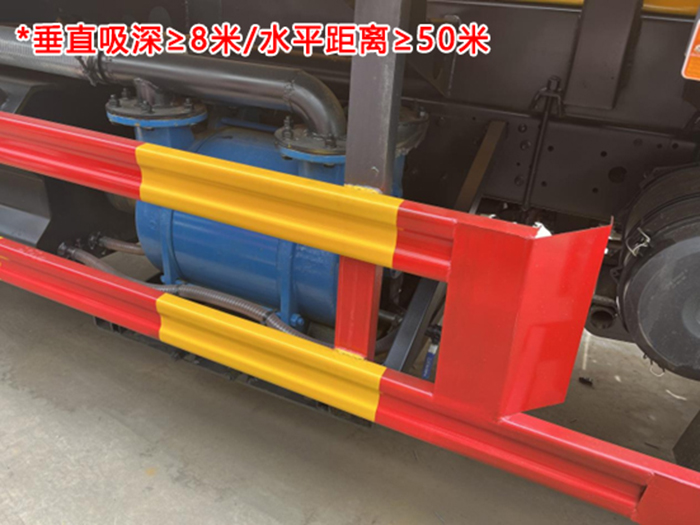

2. 可加装一套山东2BE-204水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

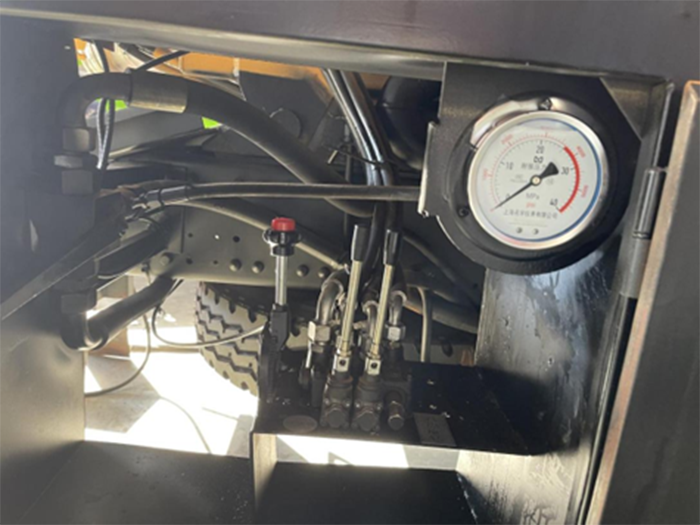

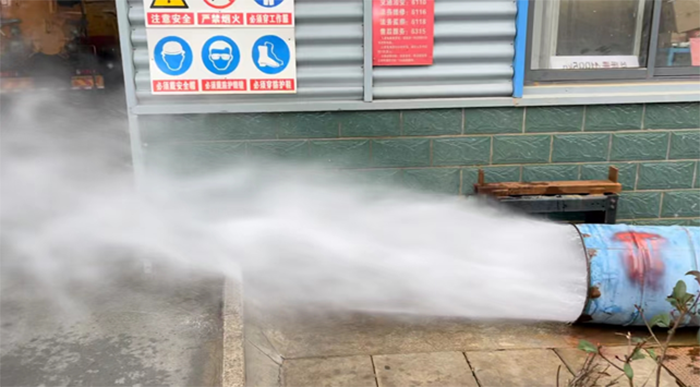

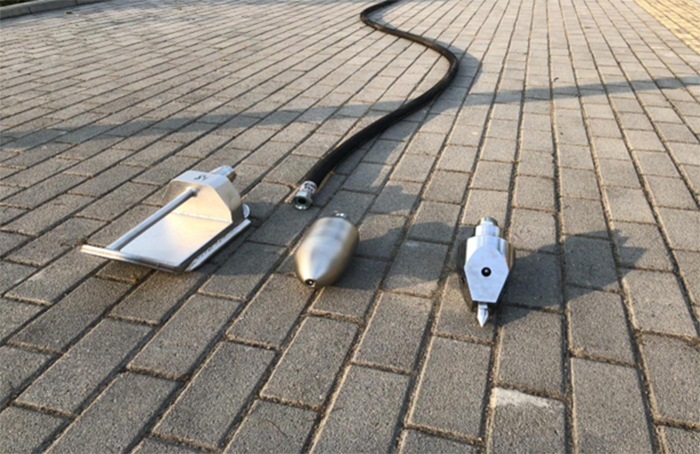

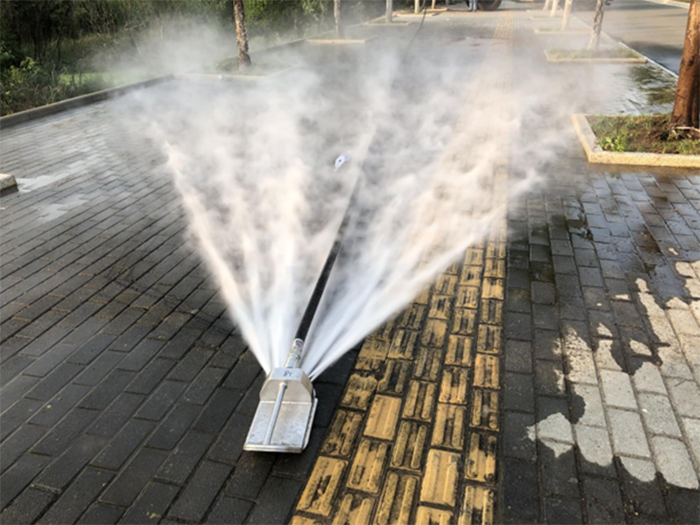

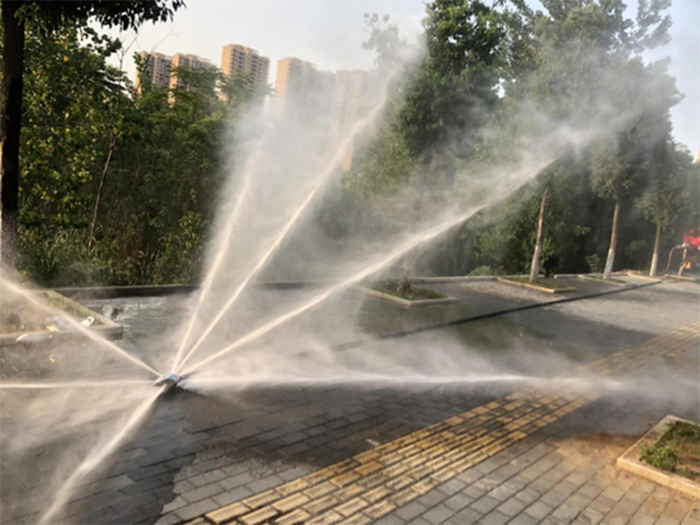

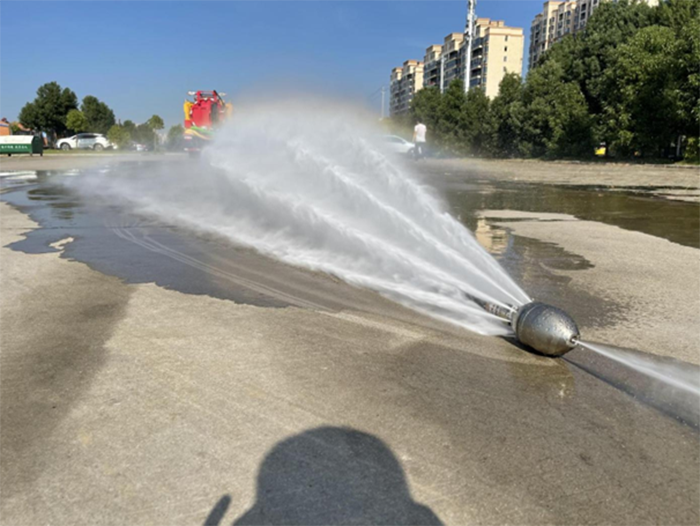

高压清洗疏通泵选用“德国品孚”高压泵350流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头/小水雷 、大水雷、帝王、穿刺、直冲喷头各一个，其余按照厂家标准标配生产。
