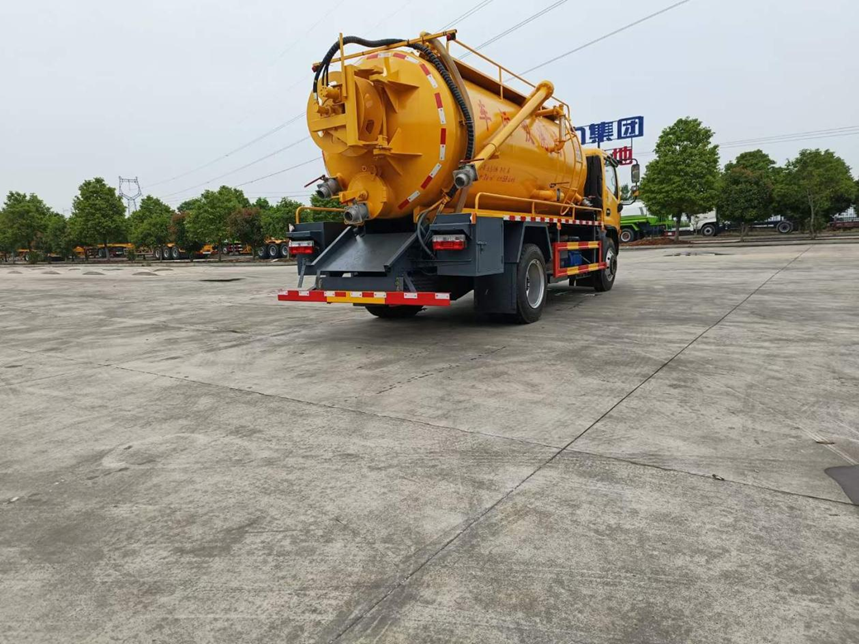

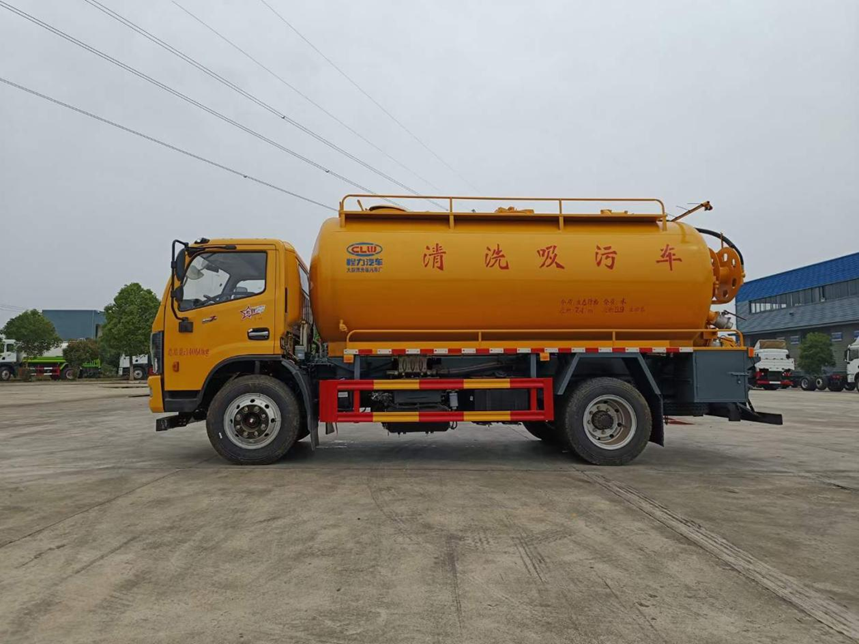

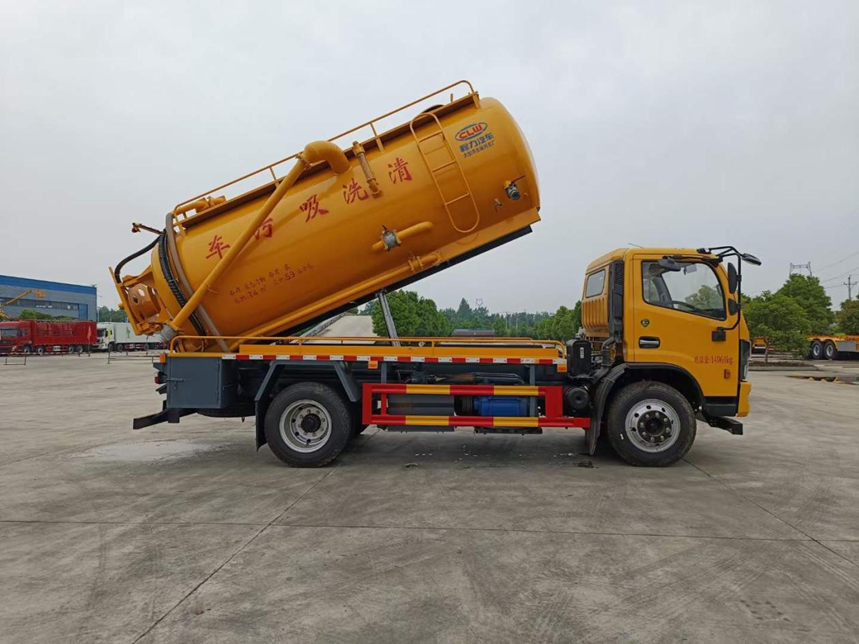

东风多利卡一体罐清洗吸污车

整车参数：

整车型号

CL5141GQW6CC

产品名称

清洗吸污车

总质量

14060（Kg）

额定载质量

5865（Kg）

整备质量

8000（Kg）

外形尺寸（长*宽*高）

7350×2380×3100，3200（mm）

轴距

3800（mm）

罐体容积约

8立方

罐体材质

Q235碳钢

罐体厚度

6mm

排污口

150铝合金球阀

罐体自卸

举升卸料

吸污泵

SK-12水循环泵

水循环泵水箱

碳钢材质

垂直吸污深度

8米

水平吸污距离

50米

负压可达

-0.9

高压泵类型

柱塞泵

高压泵

品浮215流量

底盘配置

（1）底盘配置：东风多利卡底盘，底盘型号：EQ1145SQ8CDC ，驱动形式：4*2，国六排放标准，玉柴165马力发动机，法士特8档变速箱，8.25R20钢丝胎，原厂空调，中控锁，电动门窗，ABS，具体配置以合格证为准。

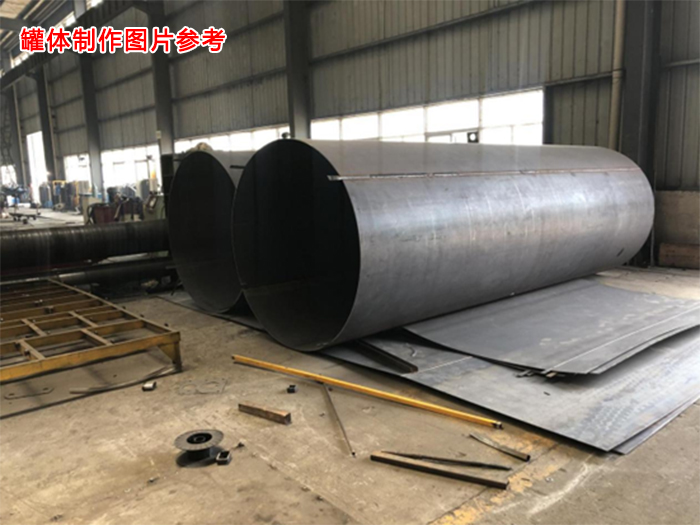

罐体配置

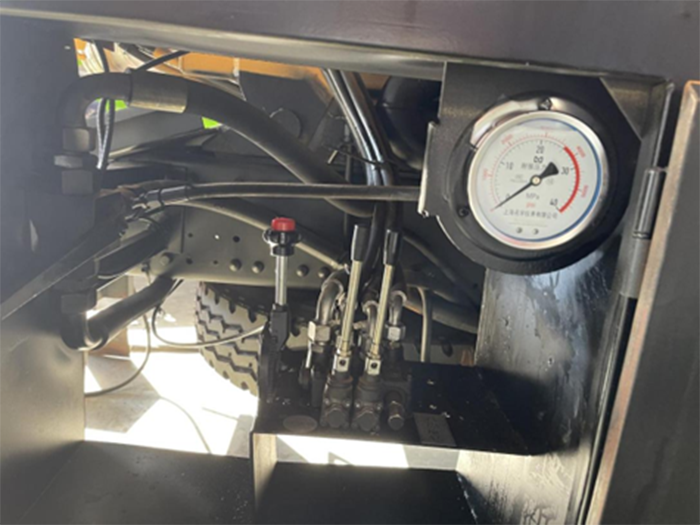

整车尺寸：7200×2360×3150mm。罐体采用6mm板材制作，品浮215高压泵，山东SK-12水循环泵，配60米19高压管，手动卷盘， 10个喷头， 一根8米吸污管一根。罐后150球阀一个，100球阀一个，后部工具箱和操作箱与工作平台平齐，后保险杠用方筒做，可以放工具。带强排，水箱做平到封头处尽量做大，一边一个亮管，一边一个进水口，水箱**点安装65球阀。平台做满，吸污的压力表做在泵的水箱附近，两边加大工具箱和加大操作箱，一个工具箱。随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

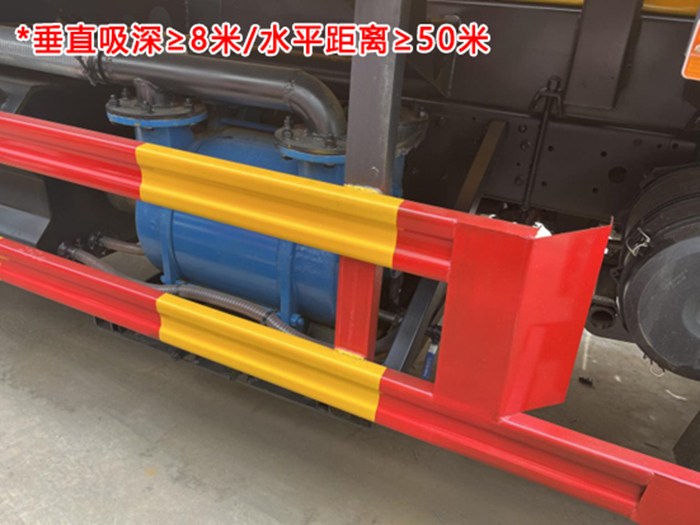

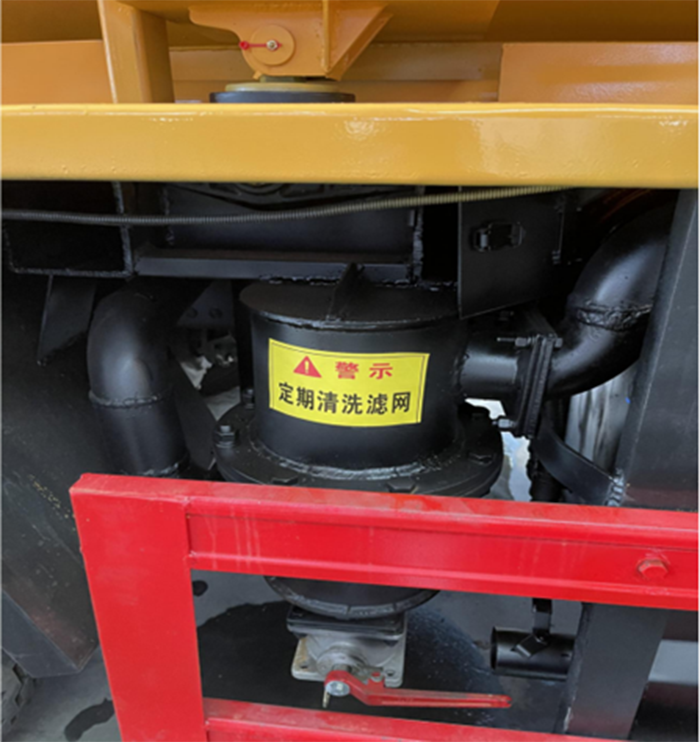

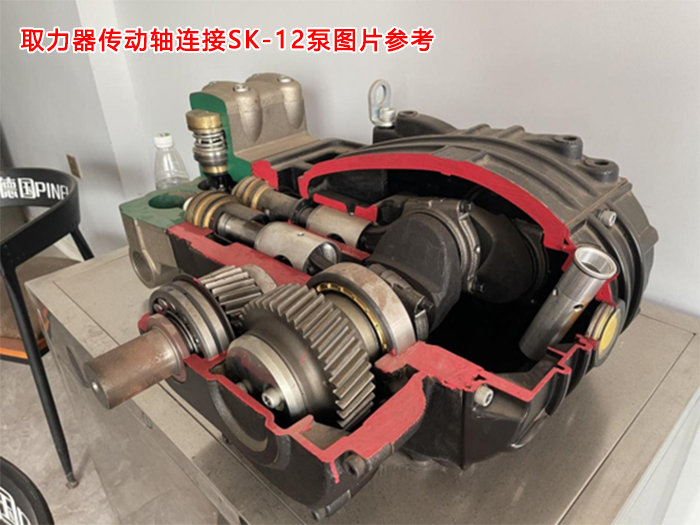

1.可加装一套山东SK-12水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

2.可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

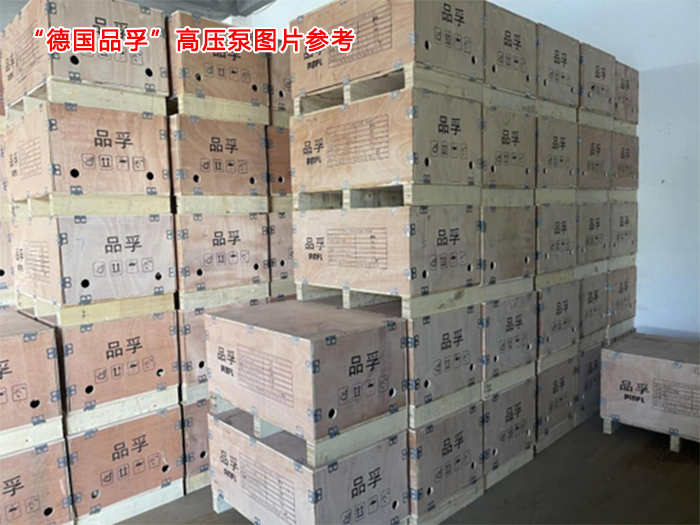

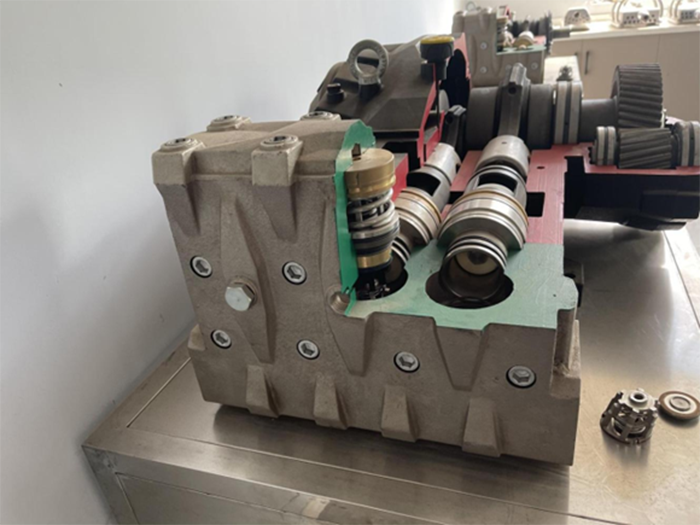

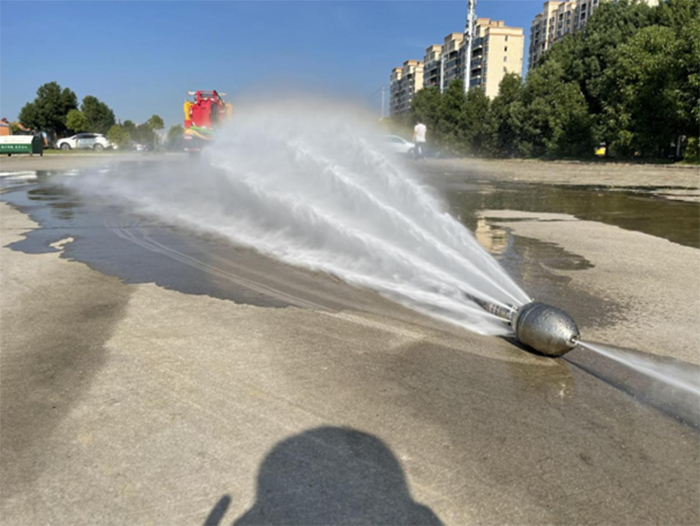

高压清洗疏通泵选用“德国品孚”高压泵215流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，19高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂小水雷 、直冲喷头各一个，其余按照厂家标准标配生产。
