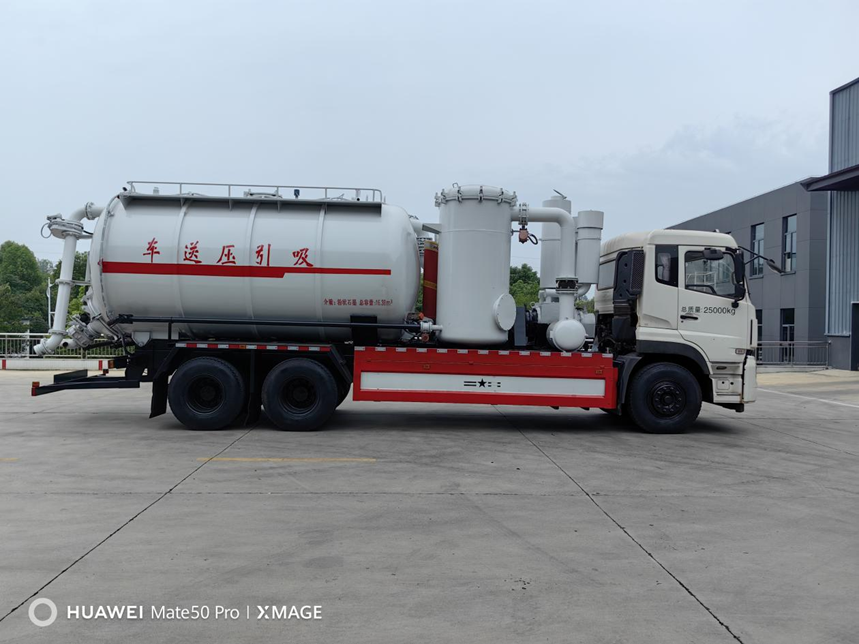

东风天龙后八轮吸引压送车-吸排车

整车配置参数

备注

车辆型号

CL5250GXY6ACC

批次公告

375

整车外形尺寸：长×宽×高（mm）

底盘配置参数

底盘型号

东风国六DFH1250D4

发动机功率（hp/kw）

213/289

发动机型号

D6.7NS6B290 国六

驱动形式

6x4

转弯直径（外侧**）

24 m

轮胎

11.00-20钢丝胎/11套（含备胎）

轴距（mm）

5350+1350

底盘允许总质量（kg）

25000

整车整备质量（kg）

17780(Kg)

罐体配置参数

罐体总容积（m3）

20

封头类型

旋压成型

罐体**举升角

45º

罐内**工作负压（mPa）

－0.078

吸料系统配置参数

真空泵

罗茨式

驱动方式

**车载取力器

吸料方式

负压吸料

**工作负压（MPa）

－0.078

选装进口泵可达-0.09

吸料速度(t/h)

30～80

根据物料性质及实际料仓现场调试出**速度

吸料管内径(mm)

150

粉尘过滤方式

重力惯性除尘、布袋过滤

过滤袋清灰方式

反吹

排气含尘量（mg/m3）

20

排料系统配置参数

气源设备

空压机或地面外接气源

空压机

摆杆无油式

排料方式

1、压力排送

2、紧急情况开后盖举升倾卸

**工作压力（mPa）

0．2

(地面气源流量≥15m3/min)

压力排料速度(t/h)

30～80（在无外接气源时，排料高度可达23米,参考物料为水泥）

根据物料性质及实际料仓现场调试出**速度

排料管内径(mm)

100

后盖开启方式

手动侧开盖

后盖开启**角

76º

后盖锁紧方式

螺栓锁紧

罐内剩料率

2‰

液压举升系统配置参数

系统压力（MPa）

16

液压油箱容积（L）

～80

举升油缸

海沃

其他配置参数

吸料阀

阀门DN200接口DN150

排料阀

阀门DN125接口DN100

其它阀门

DN50～DN200

耐磨部件

采用专业厂家特殊工艺直管（装吸、排料管路弯头）
