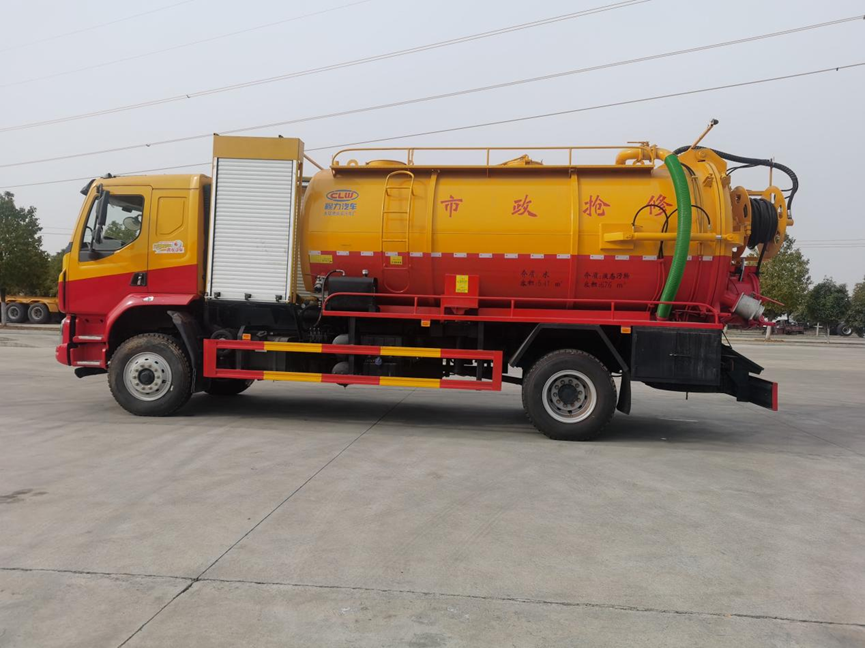

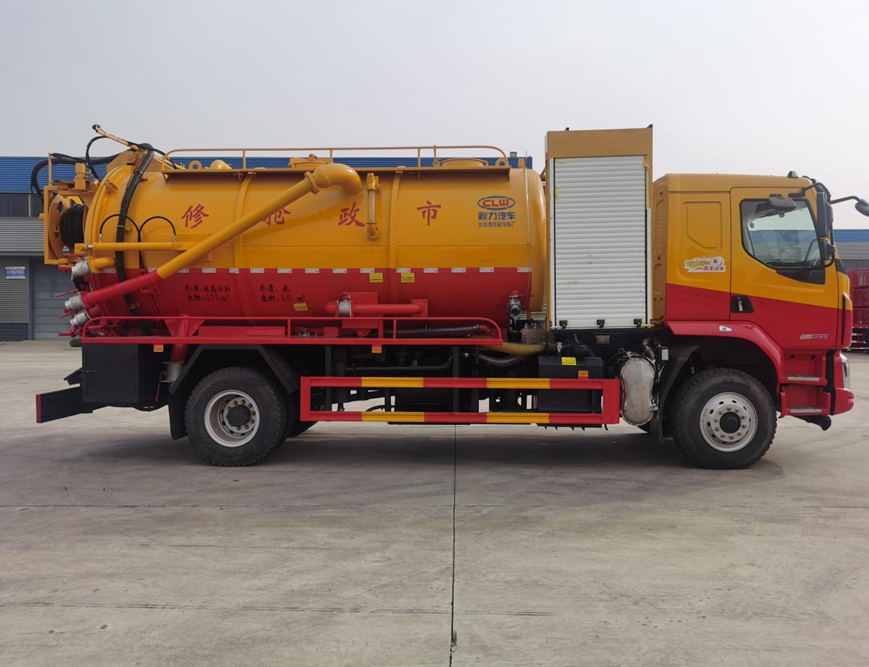

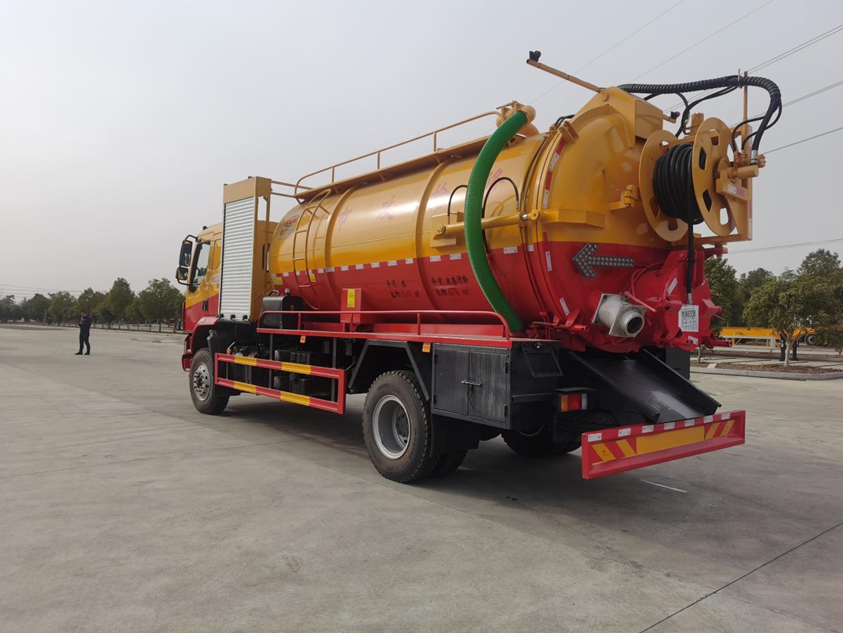

柳汽乘龙单桥清洗吸污车

整车参数：

整车型号

CL5182GQW6CC

产品名称

清洗吸污车

总质量

18000（Kg）

额定载质量

5155（Kg）

整备质量

12650（Kg）

外形尺寸（长*宽*高）

9150×2550×3650（mm）

轴距

5400/4700（mm）

罐体容积约

15立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

600液压门

罐体自卸

举升卸料

吸污泵

副发潍柴375马力配SK-30

水循环泵水箱

碳钢材质

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮350流量

底盘配置

（1）、底盘配置：柳汽乘龙底盘，底盘型号：LZ1186M3ACT ，驱动形式：4*2，国六排放标准，玉柴245马力发动机，排放标准国六，8档变速箱，10.00R20钢丝胎，原厂空调，方向助力，中控锁，电动门窗，ABS，气囊座椅，具体配置以合格证为准。

罐体配置

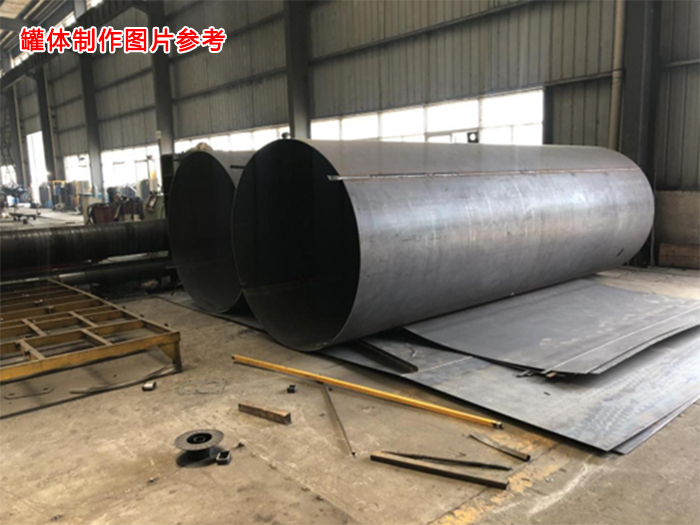

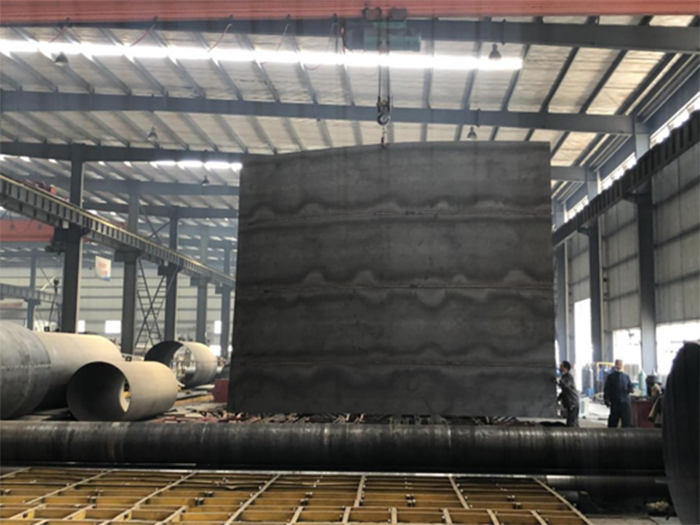

罐容积约15方，清水约4方，污水约11方，罐体封头8mm厚。罐体顶部防滑平台。高压部分采用品浮350高压泵,后封头可旋转液压绞盘，高压管80米长19mm管径高压管。清水罐前部两侧下方另加洗手阀各一个。加装量管一根，清水罐前部两侧下方各一个消防栓接口（其中副驾一侧消防栓接口接软管直通罐体顶部）。清水罐水车罐口一个，顶部另安装50圆阀门当呼气阀。污水罐采用水泥罐口。清水罐污水罐副驾一侧用4寸球阀互通。清水罐污水罐内各做爬梯一个。视粪窗副驾一侧与公告一致。油缸中置顶，安装限位阀及安全支撑。后封头下部600mm内径液压开启排污口1个，后盖左下6寸排污阀1个，4寸排污阀1个，后盖右上4寸吸污阀1个直通罐顶（加装挡板防止罐顶腐蚀），后盖右下4寸排气阀1个，副驾一侧吸污管4寸球阀一个。水循环泵水箱尽量做大，1个普通工具箱尽量做大。高压泵进出水管用89mm管。尾部安装小箭头灯。随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

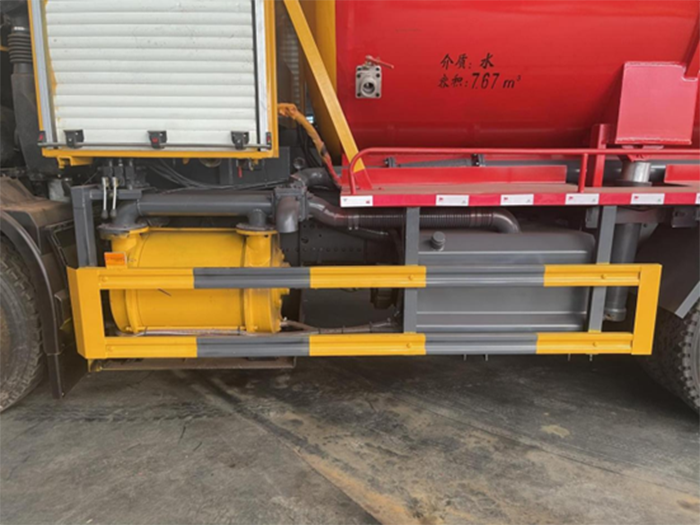

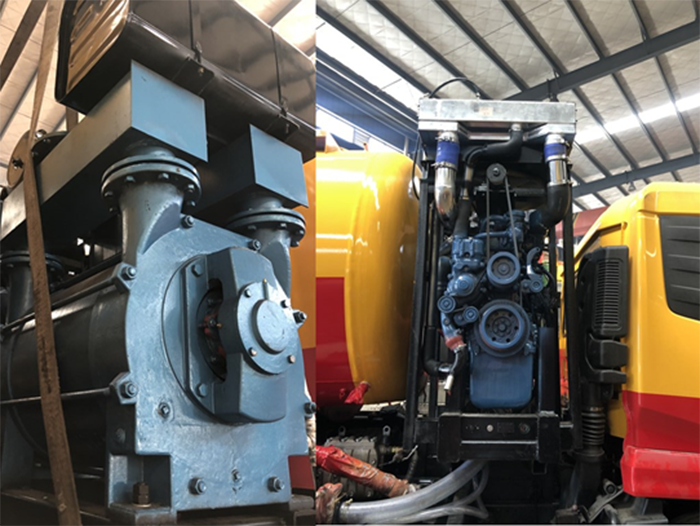

1. 可加装一套潍柴375马力柴油机组带动山东淄博SK-30水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

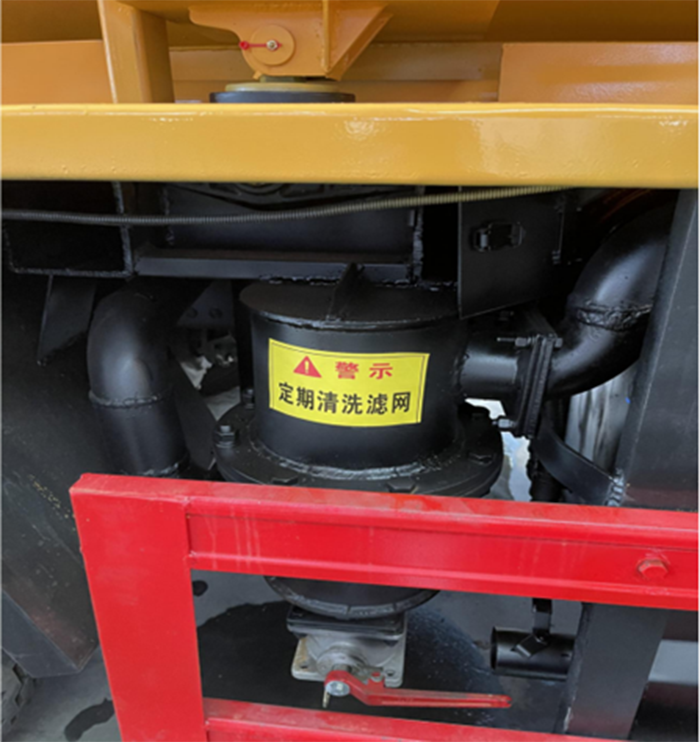

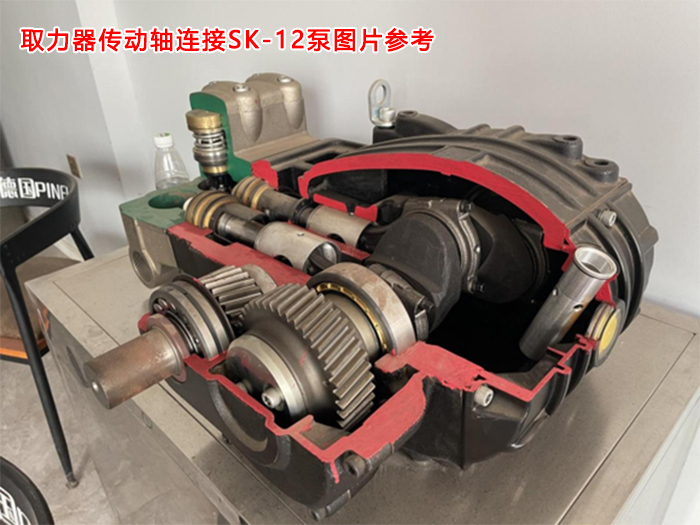

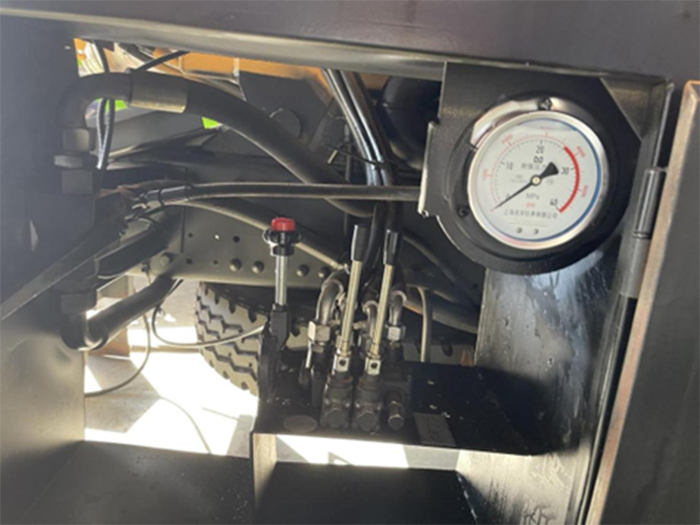

2. 可加装一套山东2BE-204水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

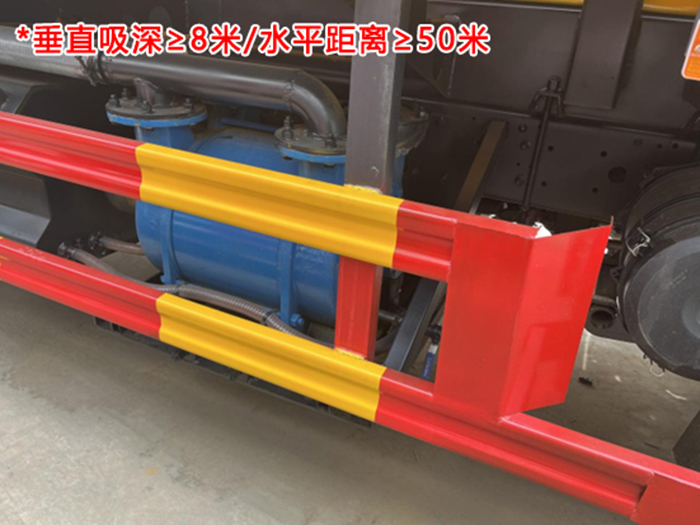

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

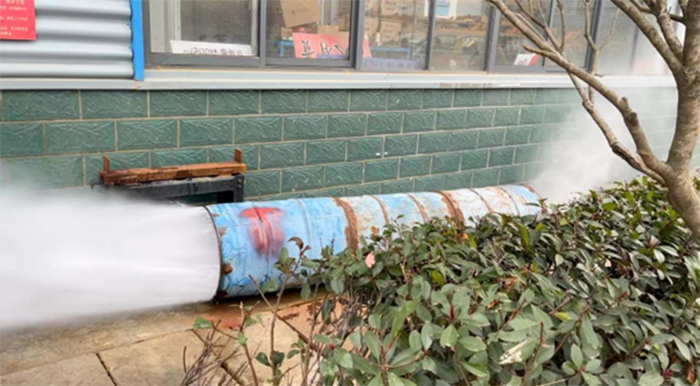

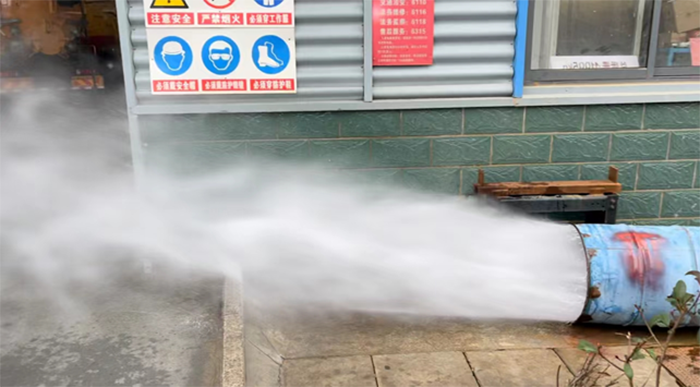

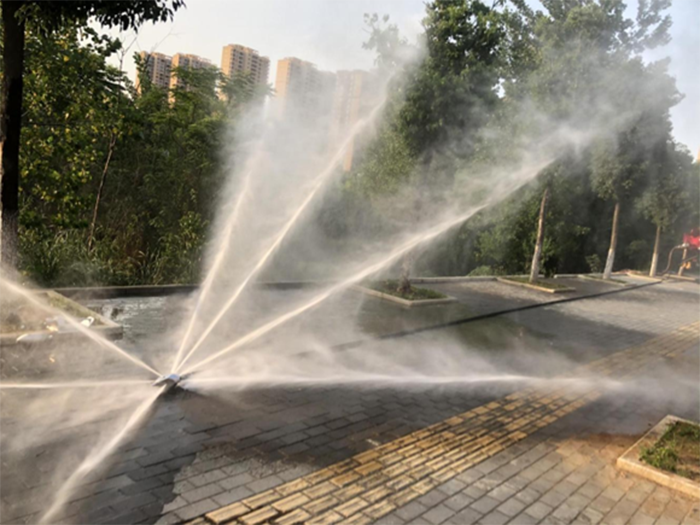

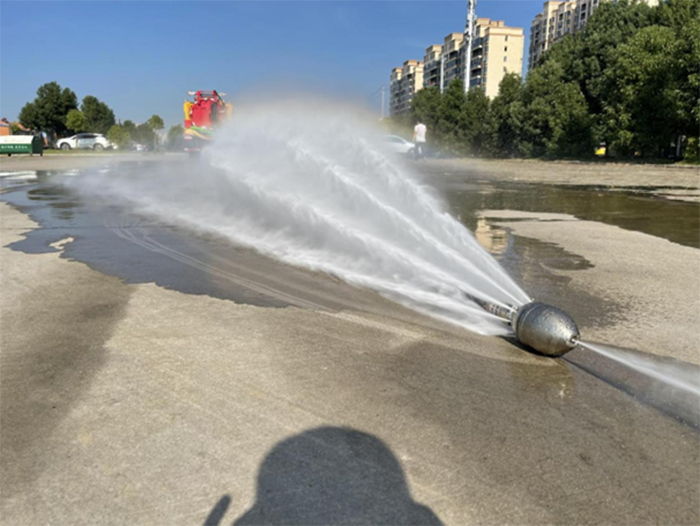

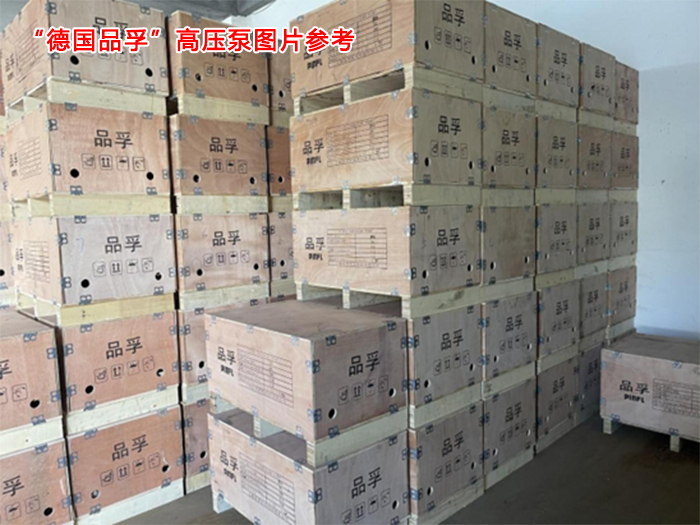

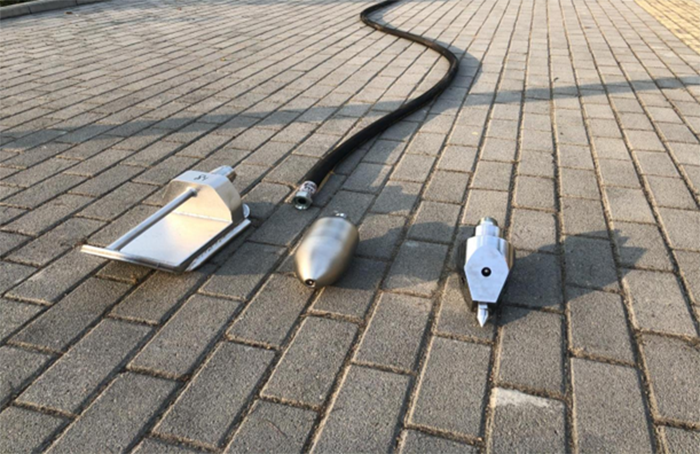

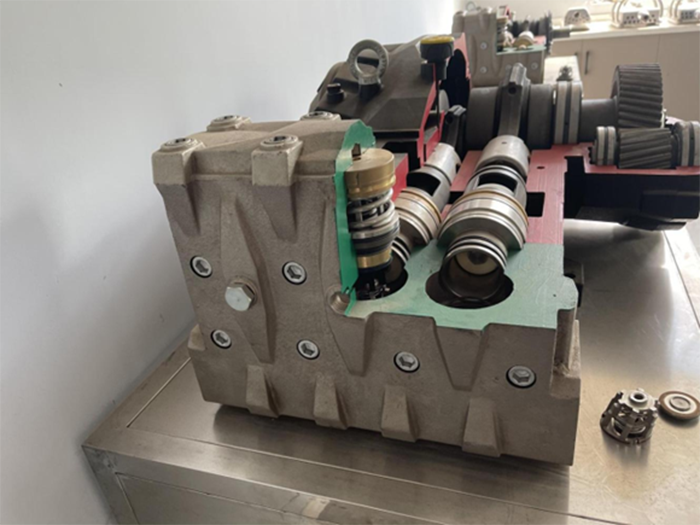

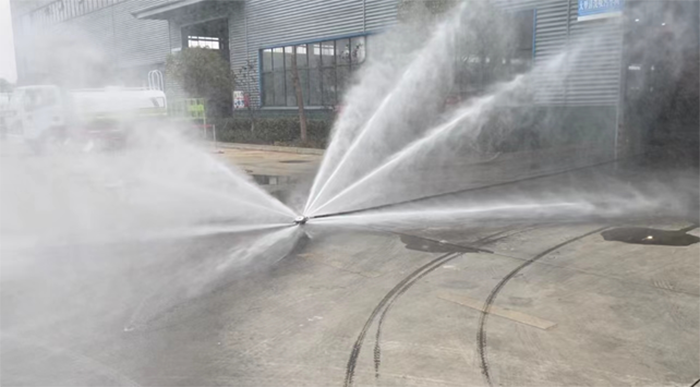

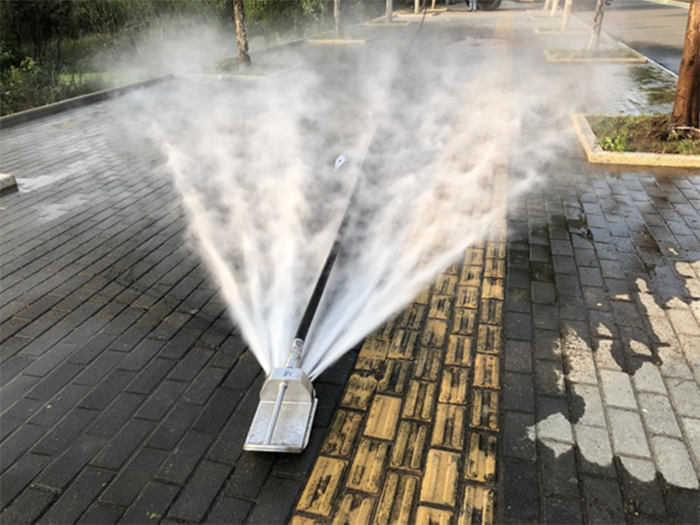

高压清洗疏通泵选用“德国品孚”高压泵350流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头水雷 直冲喷头各一个，其余按照厂家标准标配生产。
