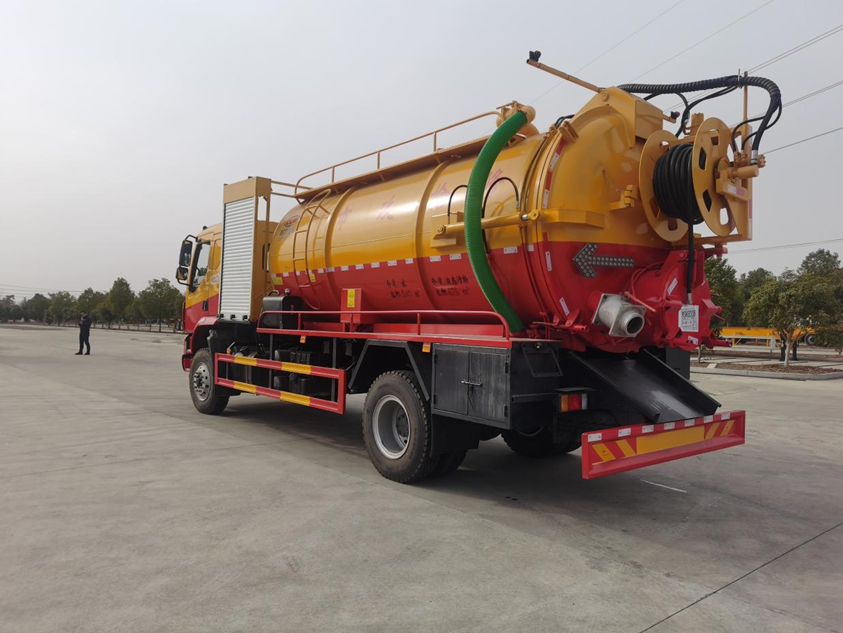

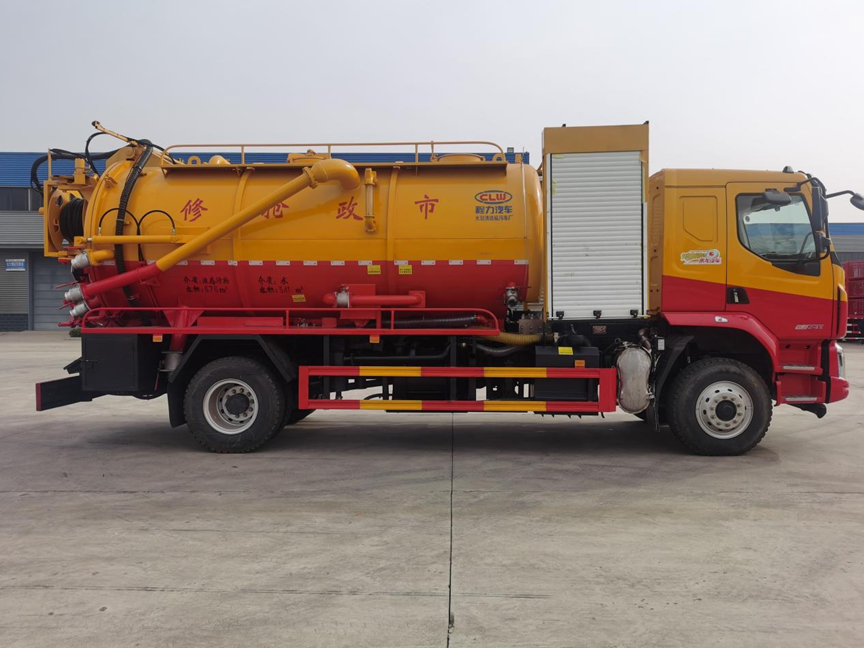

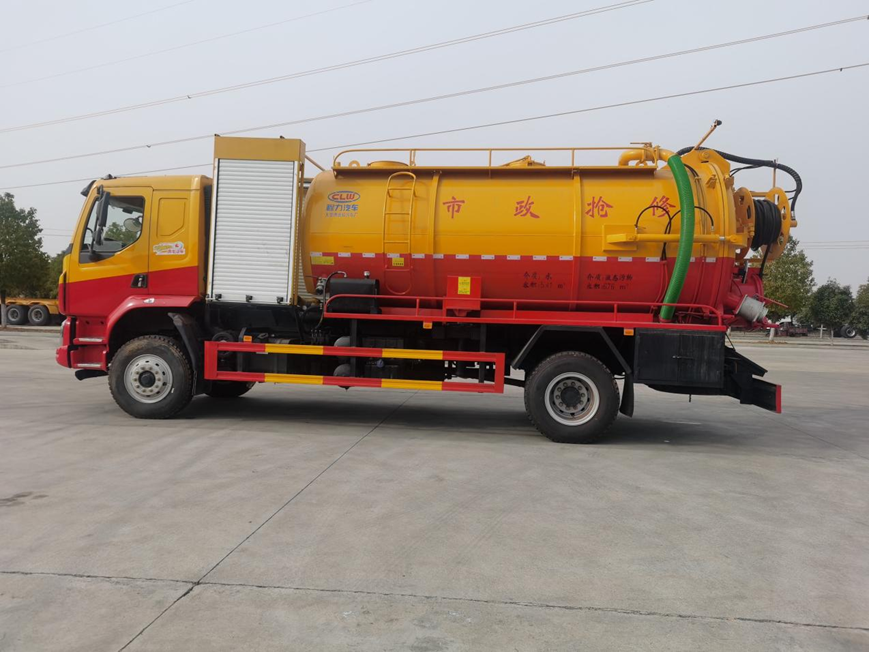

柳汽单桥清洗吸污车

整车参数：

整车型号

CL5182GQW6CC

产品名称

清洗吸污车

总质量

18000（Kg）

额定载质量

5155（Kg）

整备质量

12650（Kg）

外形尺寸（长*宽*高）

9150×2550×3650（mm）

轴距

4700（mm）

罐体容积约

15立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

600液压门

罐体自卸

举升卸料

吸污泵

副发潍柴375马力配SK-30

水循环泵水箱

碳钢材质

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮270流量

底盘配置

（1）、底盘配置：东风柳汽底盘，底盘型号：LZ1186M3ACT ，驱动形式：4*2，国六排放标准，玉柴245马力发动机，排放标准国六，8档变速箱，10.00R20钢丝胎，原厂空调，方向助力，中控锁，电动门窗，ABS，气囊座椅，具体配置以合格证为准。

罐体配置

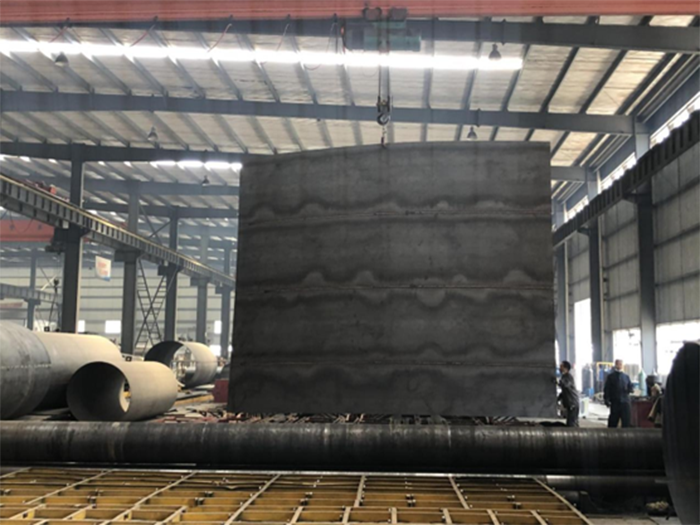

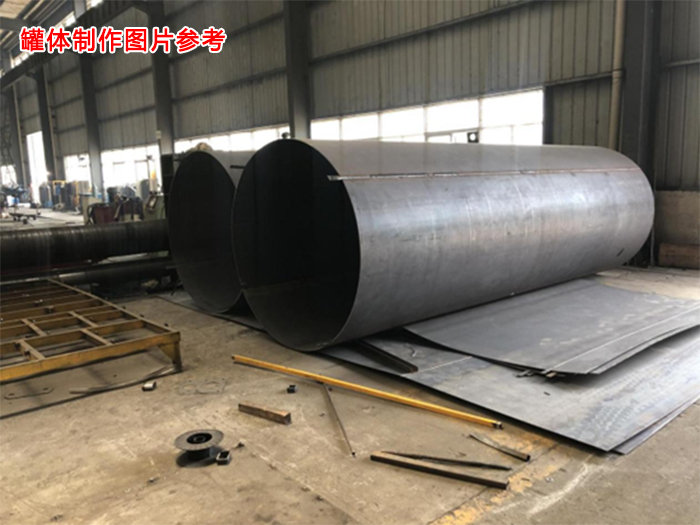

一体罐8mm，清水罐约4方，配双耀315高压泵，自制滤网一个安装，高压管60米25高压管，卷盘液压旋转，以免卡管，清水罐一边一个消防进水口,其中一个直通灌顶，水污用100球阀做互通。吸污罐约11方，吸污罐清水罐各一个水泥罐口（罐内带爬梯）顶部带平台，罐内球形封头，配2BE-204水循环泵，配渣浆泵，240方泵头，带散热器，过滤器，液压盘管器，30米进油管，30米回流管，罐体中置顶（中部斜顶为假支座），10米吸污管，开大盖，后封头做一个500液压排放口，一个150排放口球阀，右侧一个100球阀，带150球阀偷排，带气吹水。侧抽按公告制作，两侧工具箱加大加固，右侧工具箱分上下两层。。随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

1. 可加装一套潍柴375马力柴油机组带动山东淄博SK-30水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

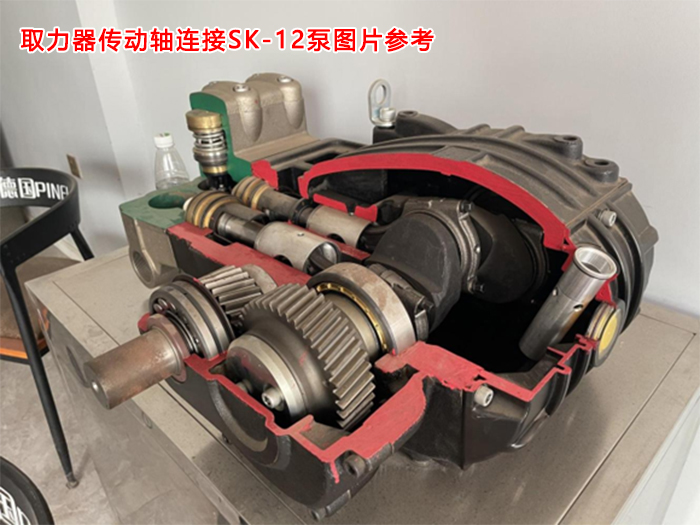

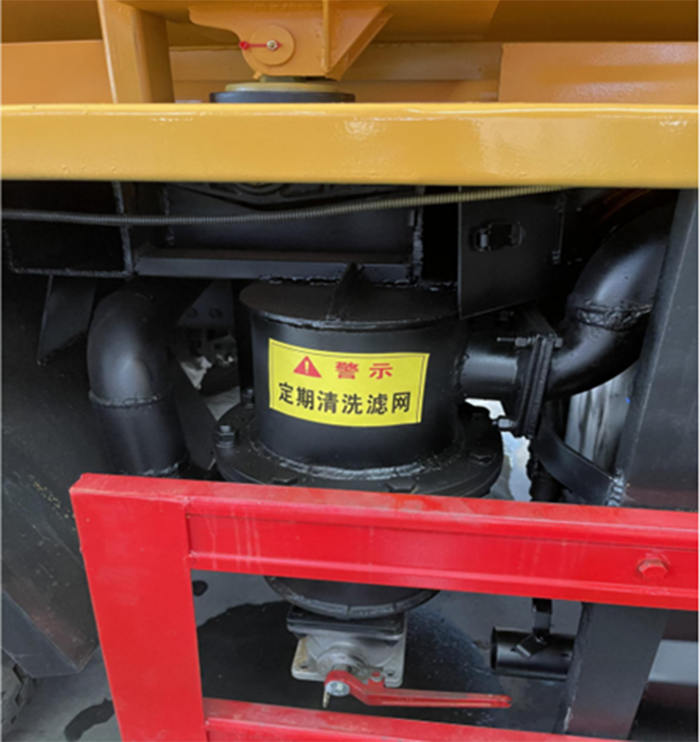

2. 可加装一套山东SK-30水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

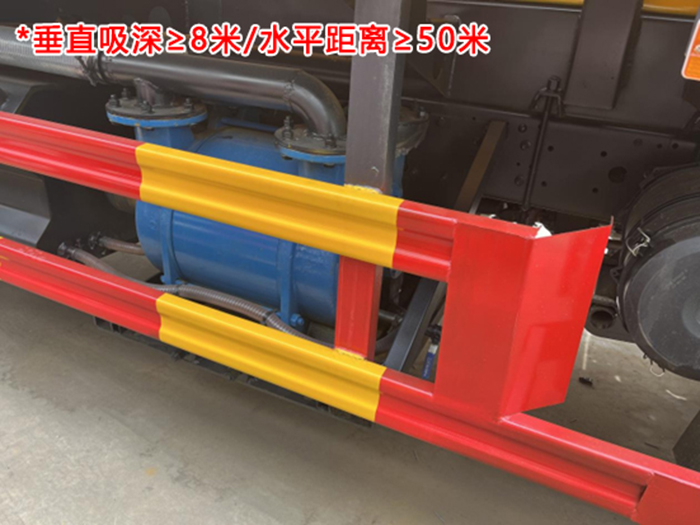

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

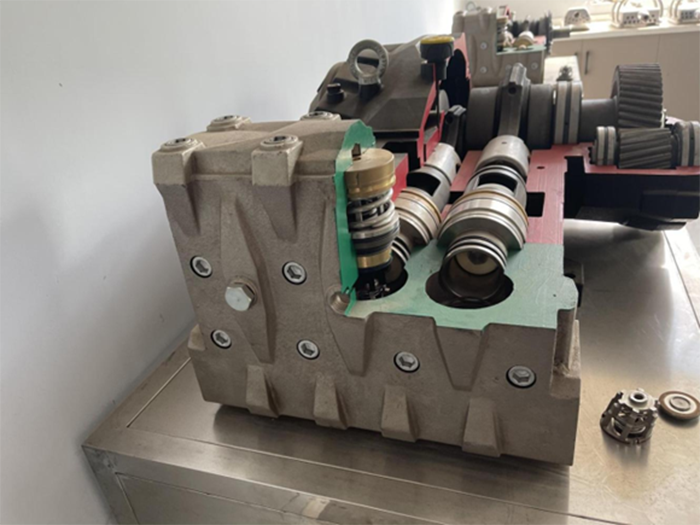

高压泵配置

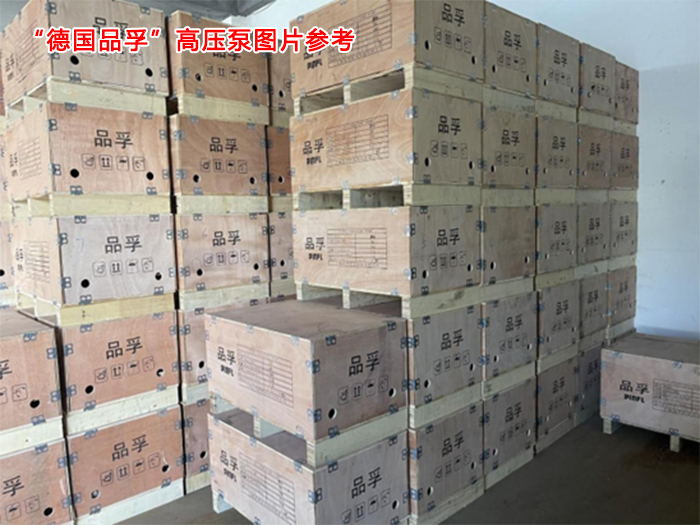

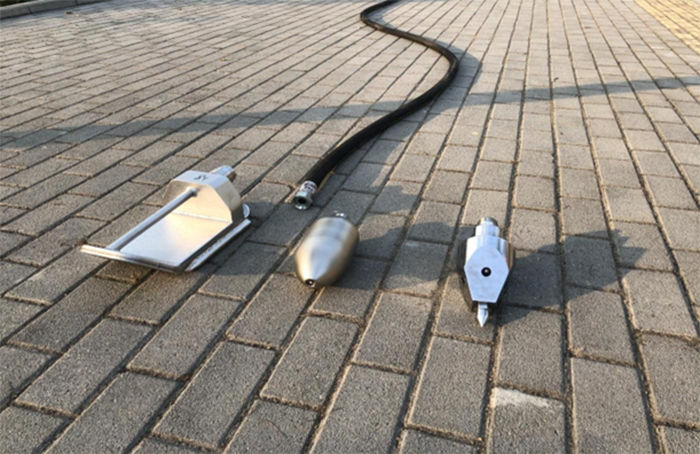

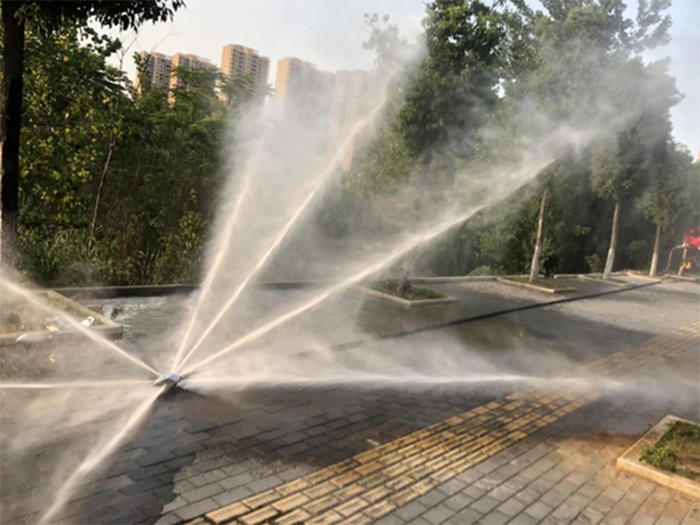

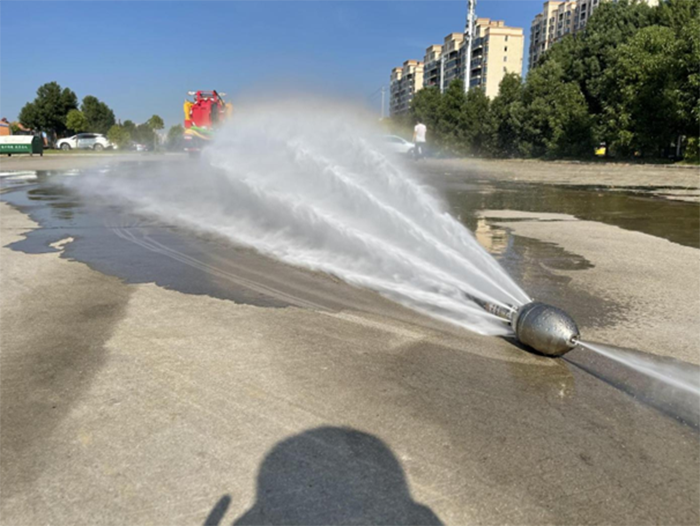

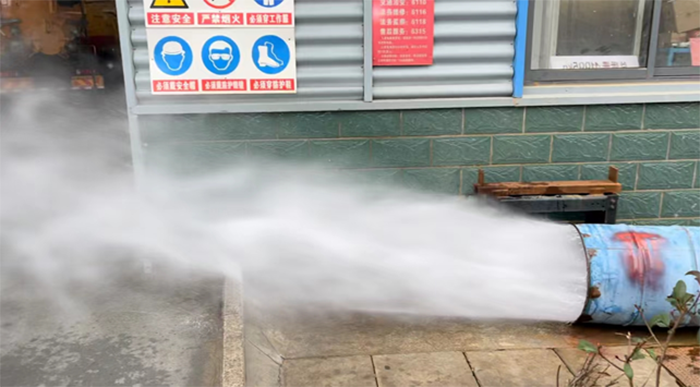

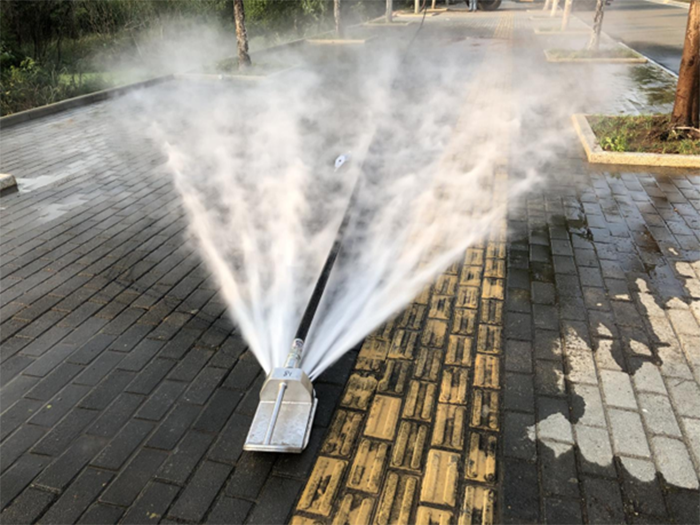

高压清洗疏通泵选用“德国品孚”高压泵270流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头/小水雷 、大水雷、帝王、穿刺、直冲喷头各一个，其余按照厂家标准标配生产。
