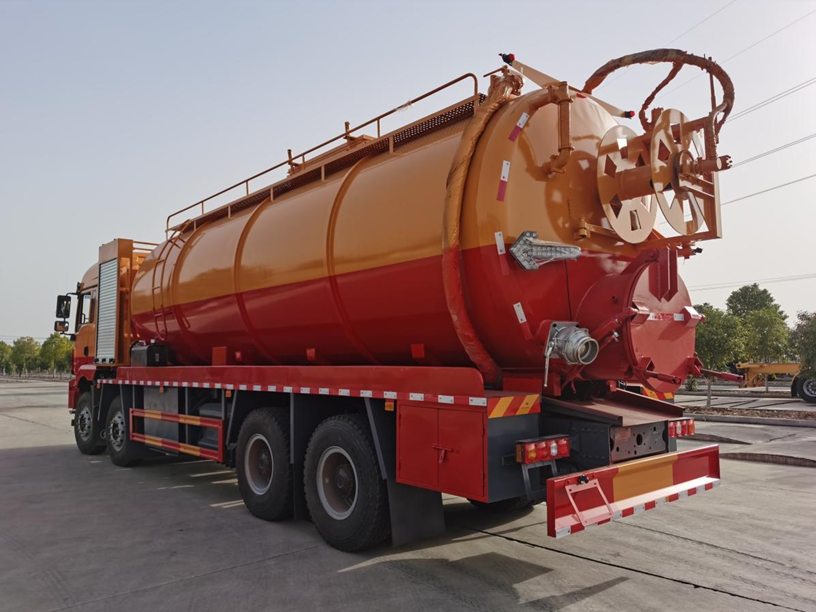

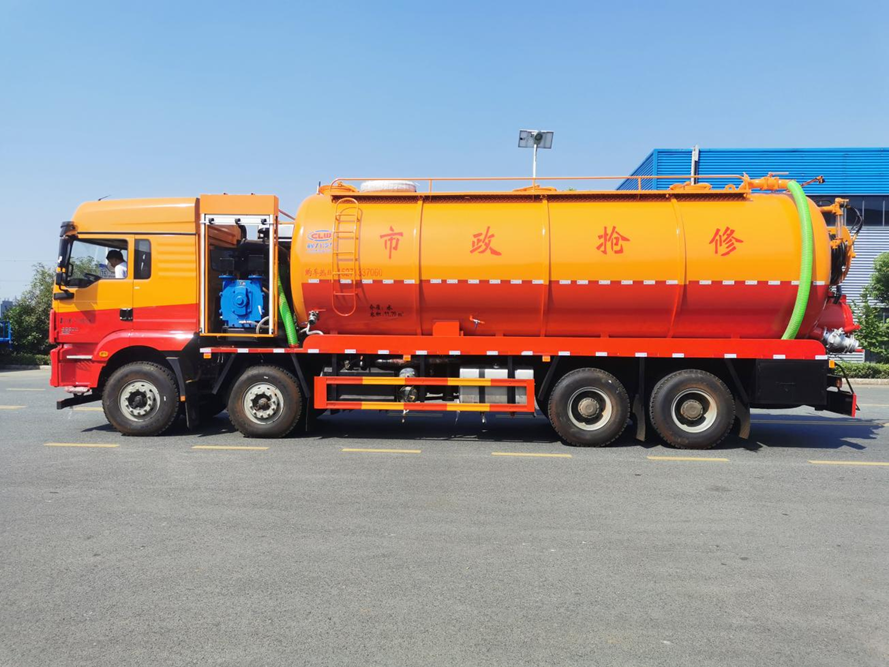

柳汽乘龙后八轮清洗吸污车

整车参数：

整车型号

CL5312GQW6CC

产品名称

清洗吸污车

总质量

31000（Kg）

额定载质量

11300/11235（Kg）

整备质量

19570（Kg）

外形尺寸（长*宽*高）

12000×2550×3950（mm）

轴距

1800+4575+1400（mm）

罐体容积约

33立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

600液压门

罐体自卸

举升卸料

吸污口

100球阀

水循环泵水箱

碳钢材质

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮330流量

底盘配置

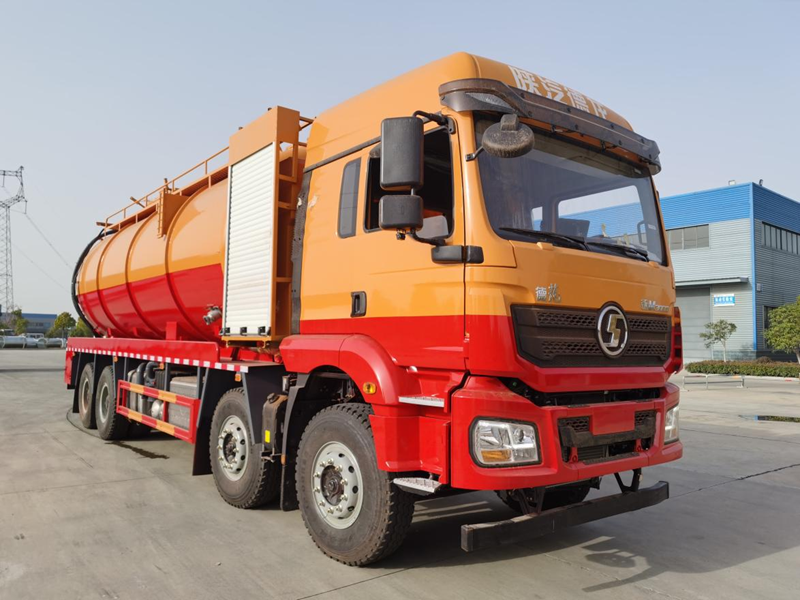

（1）、底盘配置：陕汽德龙前四后八底盘，底盘型号：SX1319MC6F1C,驱动形式：8*4，国六排放标准，潍柴460马力发动机，排放标准国六，10档变速箱，12.00R20钢丝轮胎，原厂空调，中控锁，电动门窗，ABS，气囊座椅，具体配置以合格证为准。

罐体配置

容积约33方，清水约10方,罐内加装散水罐口互通，污水约23方，罐体封头8mm厚。罐体顶部防滑平台。高压部分采用品浮620L高压泵，高压泵双进水管加粗，泵出口到绞盘高压管采用32mm通经管路。清水罐前部两侧下方另加洗手阀各一个。加装量管一根，清水罐前部两侧下方各一个消防栓接口。清水罐水泥罐口一个，顶部另安装50圆阀门当呼气阀。污水罐2个水泥罐口。清水罐污水罐副驾一侧用4寸球阀互通。清水罐污水罐内各做爬梯一个。视粪窗副驾一侧与公告一致。油缸中置顶，安装安全支撑。后封头可旋转液压绞盘，液压卷盘同心轴加粗，三通阀加大，高压管100米长25mm管径高压管。后封头下部600mm内径液压开启排污口1个，后盖左下6寸排污阀1个（不锈钢），一个6寸不锈钢偷排，4寸排污阀1个，后盖右上4寸不锈钢吸污阀1个直通罐顶（加装挡板防止罐顶腐蚀），后盖右下4寸排气阀1个，副驾一侧吸污管4寸球阀一个。污水罐体底部加装1.2米不锈钢底板。水循环泵水箱尽量做大（不锈钢材质），边挂204水循环泵，1个普通工具箱尽量做大。高压泵进出水管用102mm管。尾部安装箭头灯。配2根吸污管10米。随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

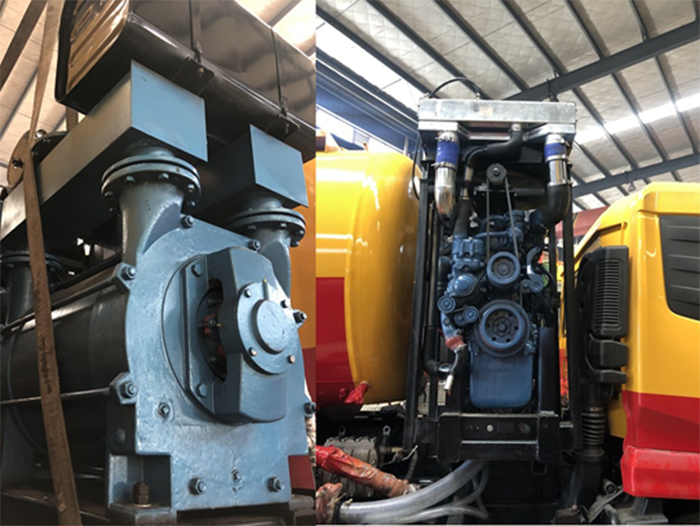

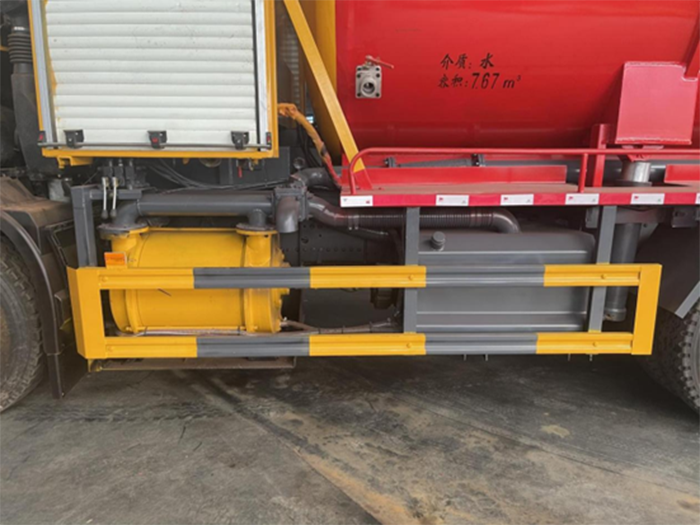

1. 可加装一套潍柴420马力柴油机组带动山东淄博2BE-258水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

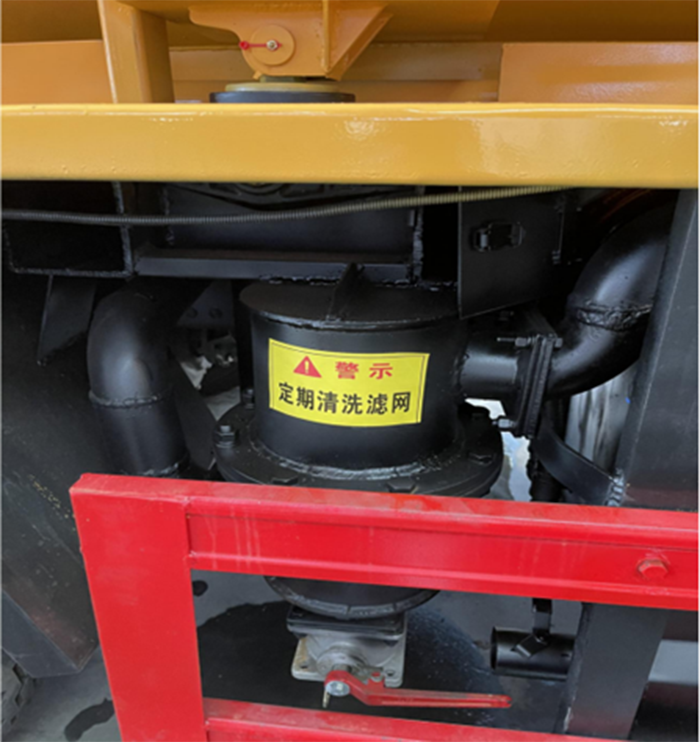

2. 可加装一套山东2BE-204水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

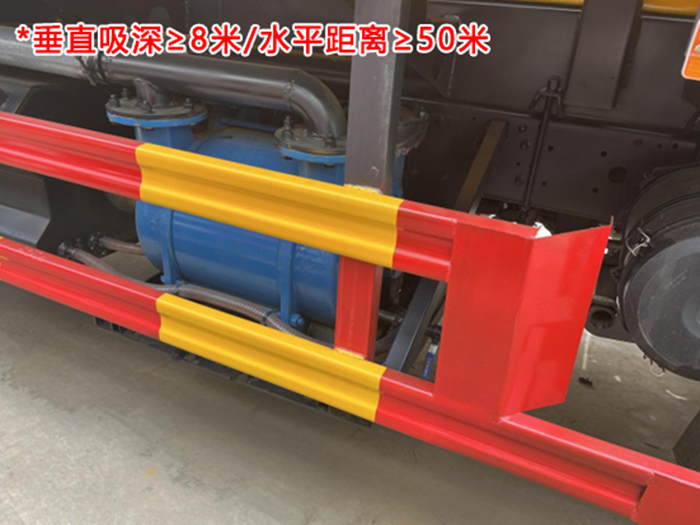

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

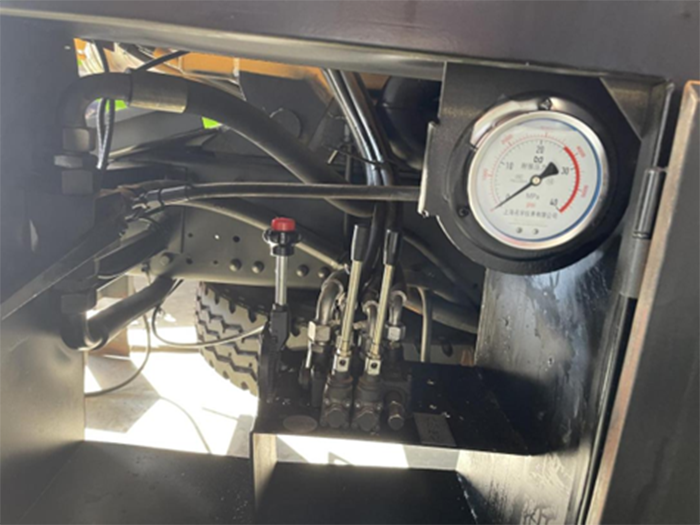

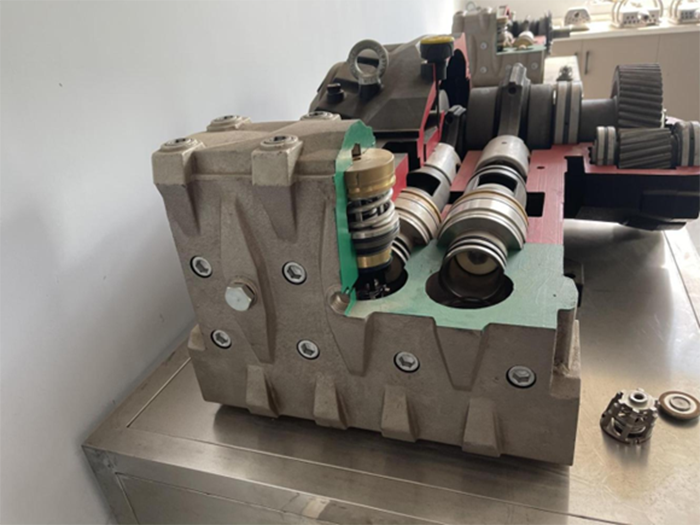

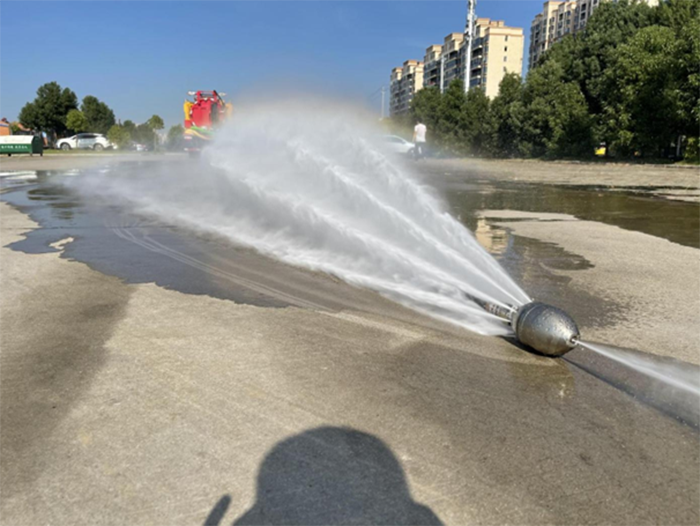

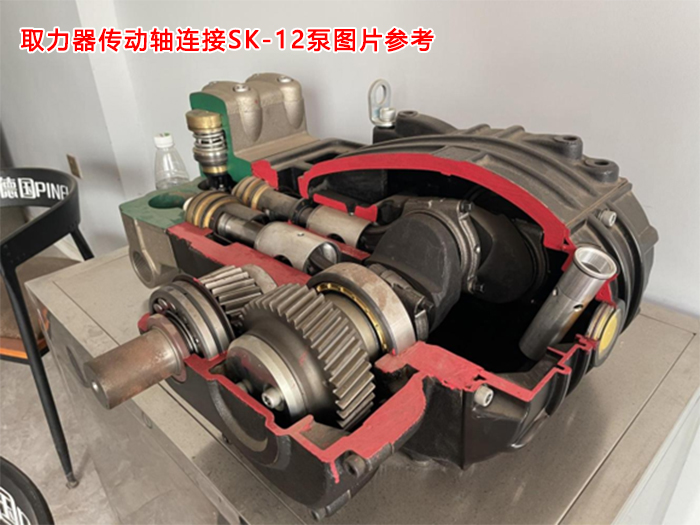

高压清洗疏通泵选用“德国品孚”高压泵620流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头/小水雷 、大水雷、帝王、穿刺、直冲喷头各一个，其余按照厂家标准标配生产。
