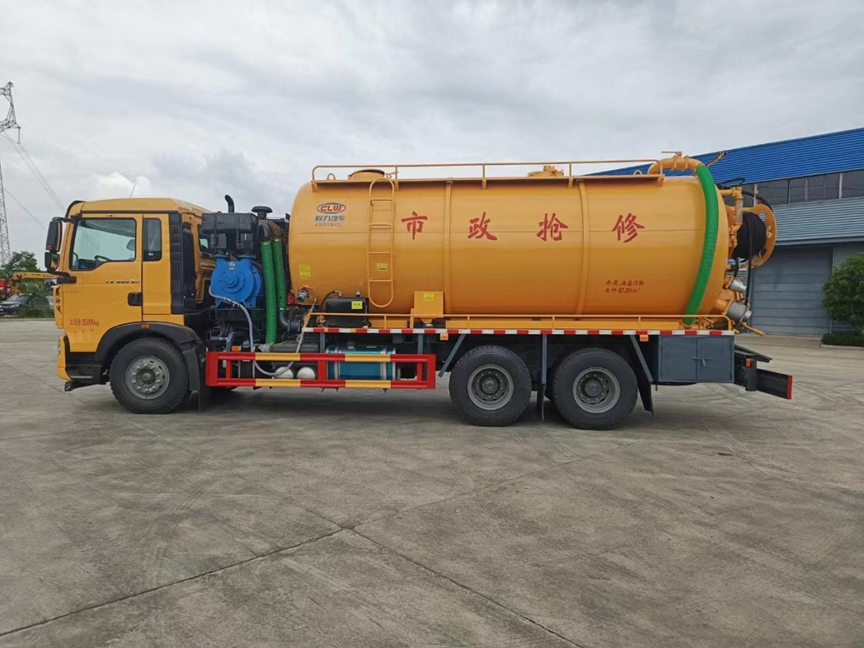

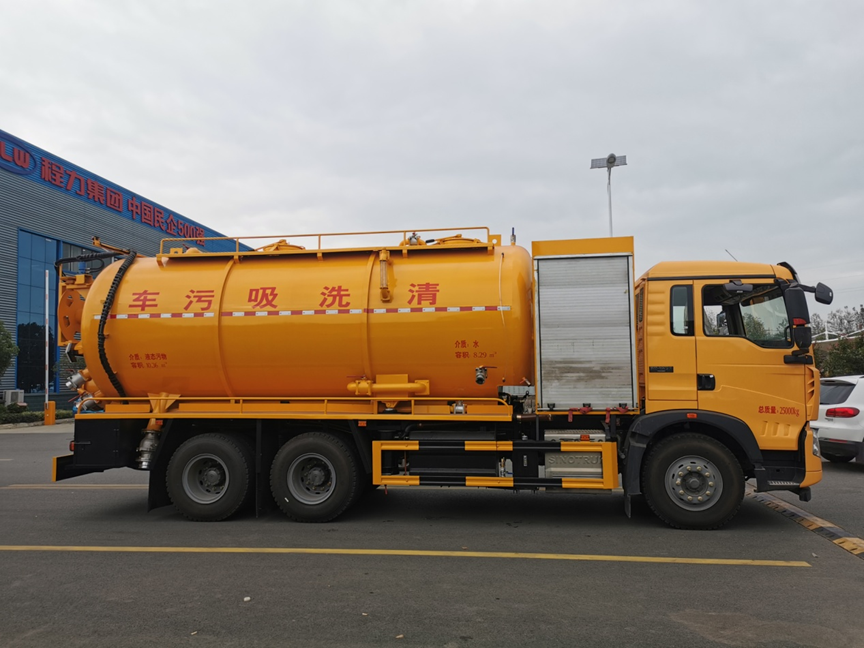

重汽豪沃后双桥清洗吸污车

整车参数：

整车型号

CL5251GQW6CC

产品名称

清洗吸污车

总质量

25000（Kg）

额定载质量

7770（Kg）

整备质量

17100（Kg）

外形尺寸（长*宽*高）

10100×2500×3850（mm）

轴距

4350+1350（mm）

罐体容积约

22立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

800液压门

罐体自卸

举升卸料

吸污泵

420副发带42水循环泵

水循环泵水箱

碳钢材质

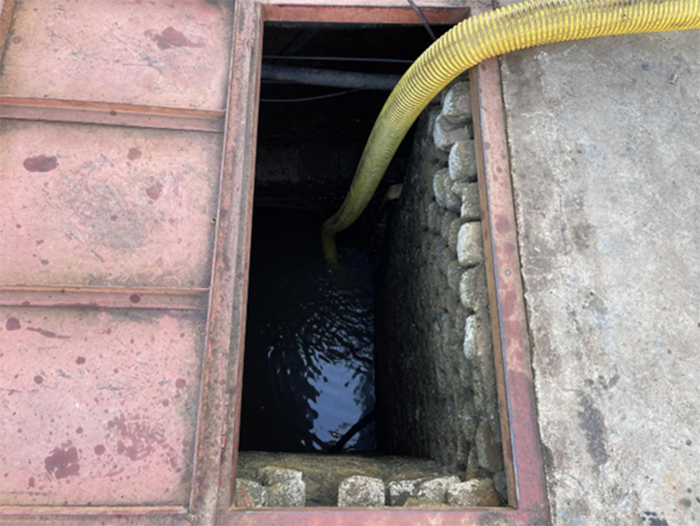

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮350流量

底盘配置

（1）、底盘配置：重汽豪沃底盘，底盘型号：ZZ1257N464GF1 ，驱动形式：6*4，国六排放标准，MC07.35-60，350马力发动机，排放标准国六，10档变速箱，11.00R20钢丝轮胎，原厂空调，方向助力，中控锁，电动门窗，ABS，气囊座椅，具体配置以合格证为准。

罐体配置

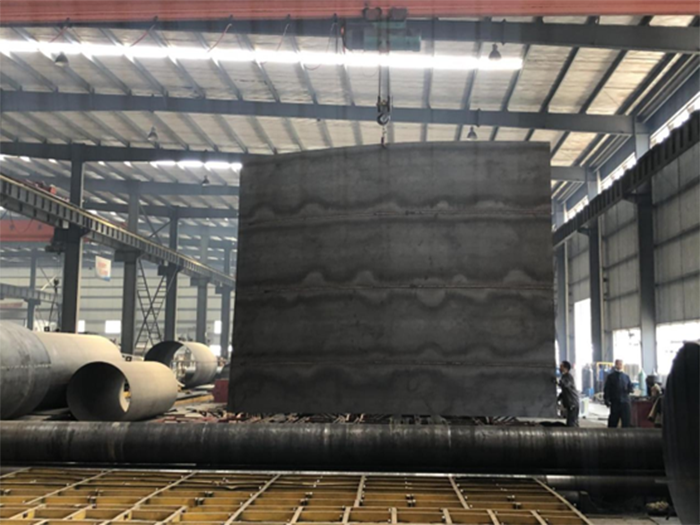

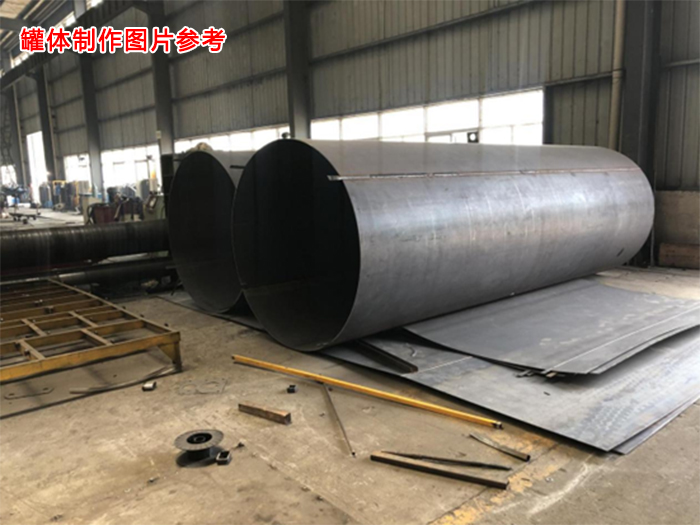

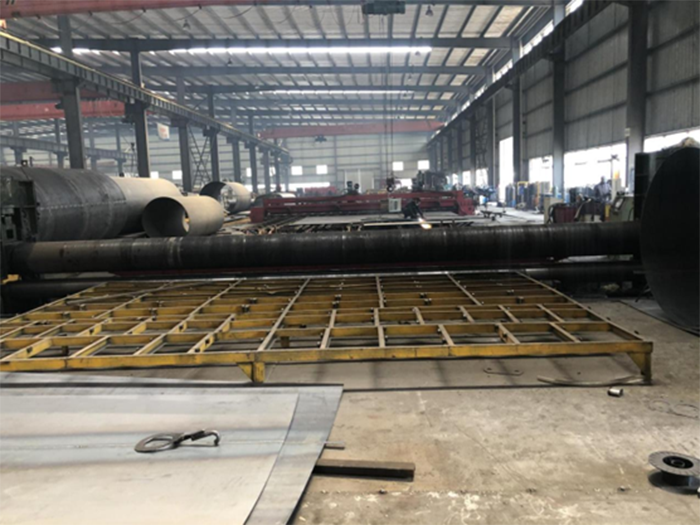

罐体容积约22m³（污水18m³与清水容积5m³按需方要求分仓，球型封头两侧满焊分仓，100mm球阀互通，可装一满罐22m³清水进行管道疏通清洗作业，带罐口），采用Q235碳钢板材8mm国标制作，罐体一次成型焊接，罐体底部双缸液压升降，后盖可选整体液压打开（快速排污及清理罐内异物）局部400-600mm液压翻转排污口，尾部150mm排污阀一个，100mm抽排阀三个，污罐底部满铺不锈钢（污泥污物排出不沾罐，清理排污效率高）罐体外侧焊接加强筋增加罐体强度，罐体内焊接防浪板减少车辆运输过程中污物冲击力，LED作业箭头指示灯，工作照明灯，一根8米长加厚吸污专用软管，随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

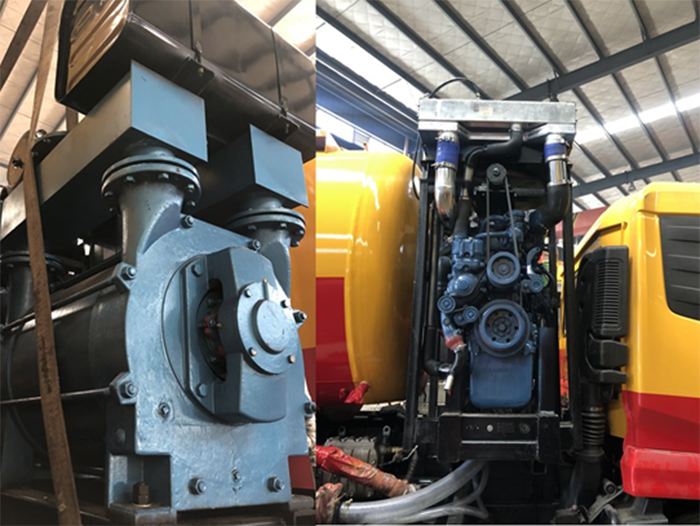

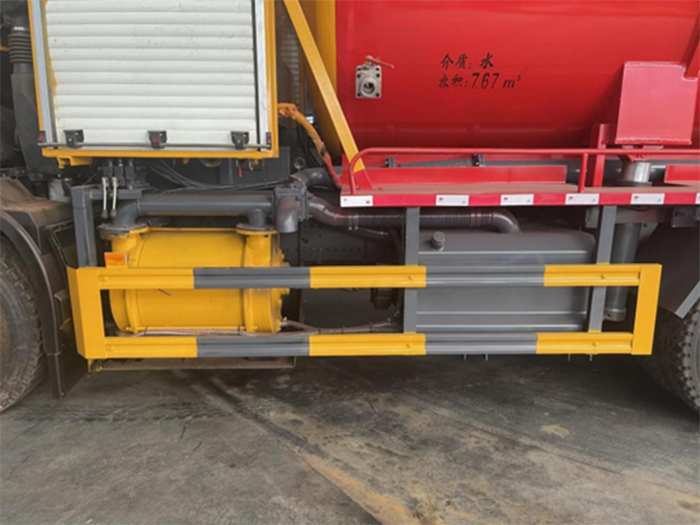

1. 可加装一套潍柴420马力柴油机组带动山东淄博2BE-258水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

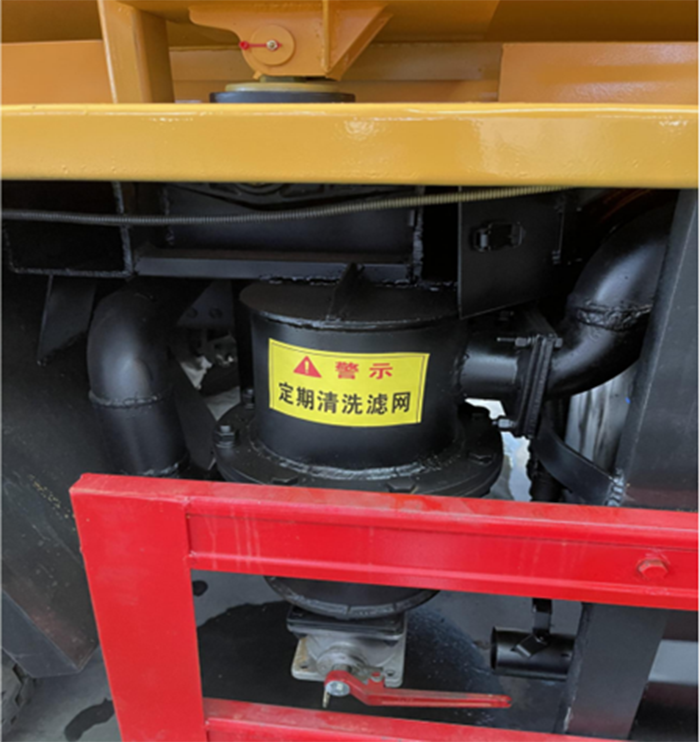

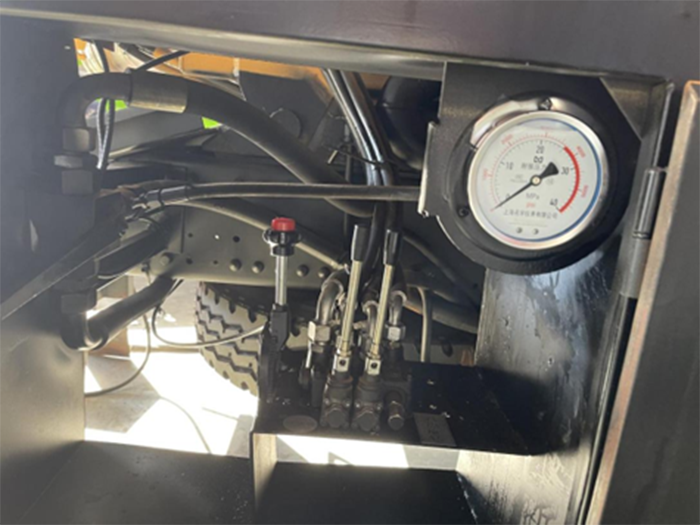

2. 可加装一套山东2BE-204水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

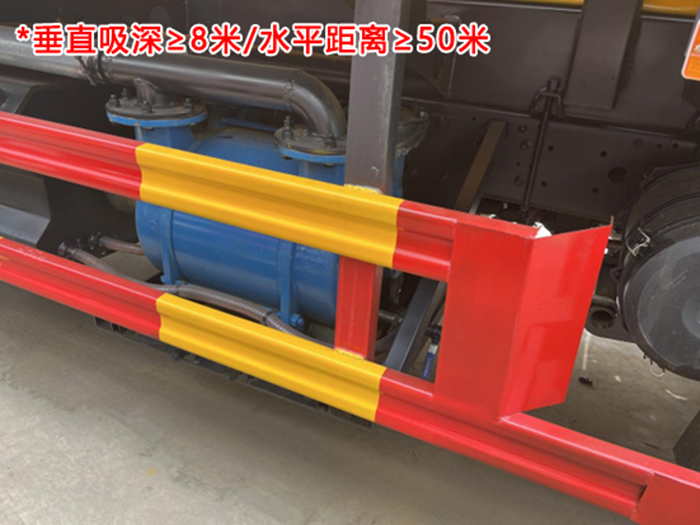

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

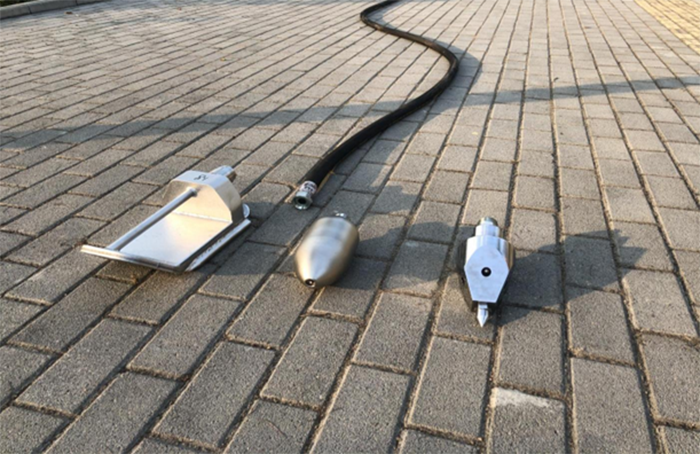

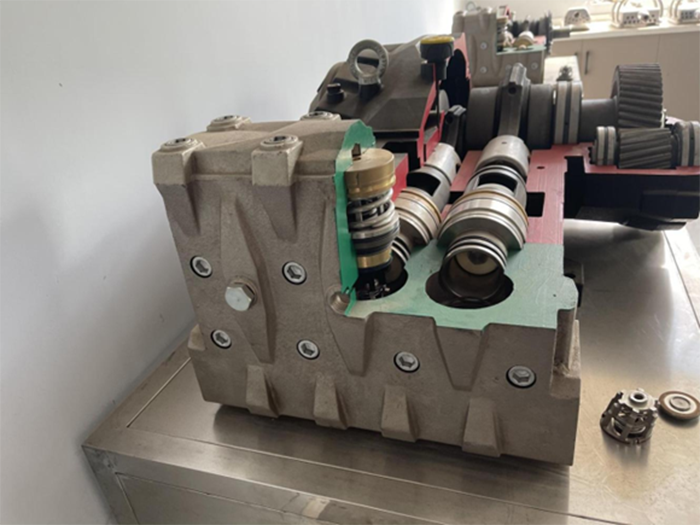

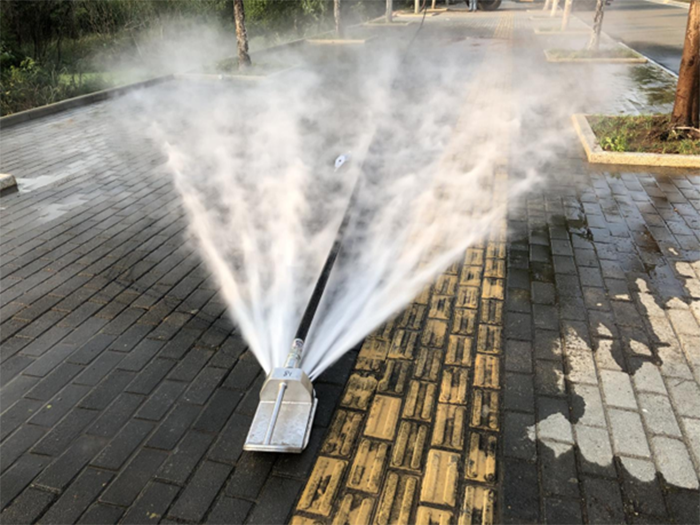

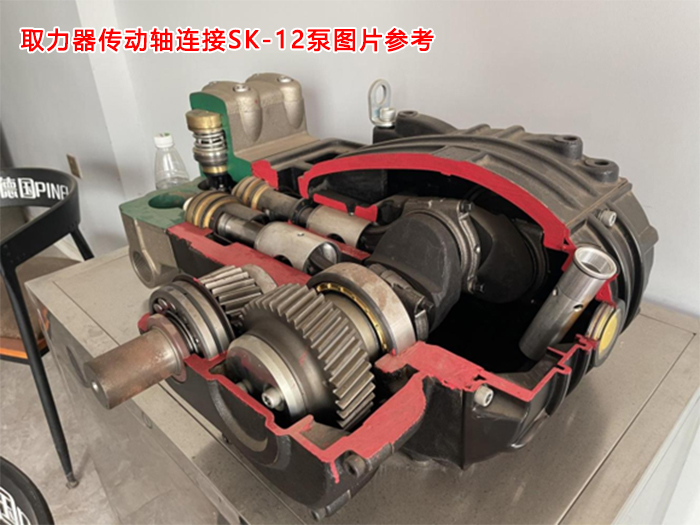

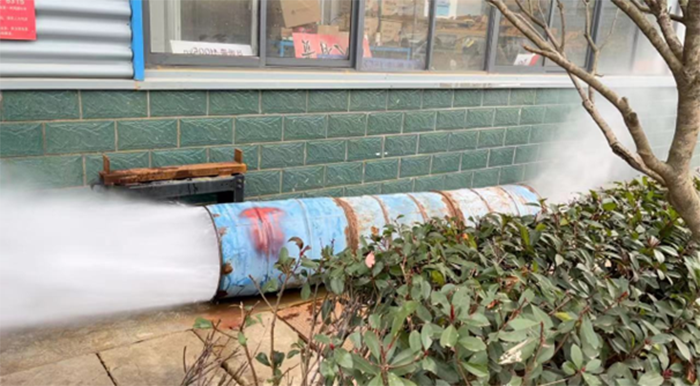

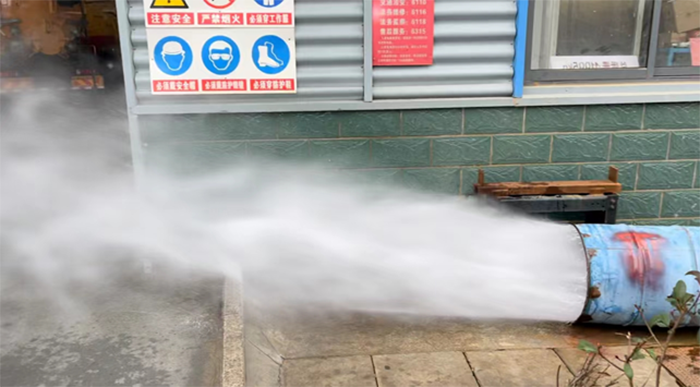

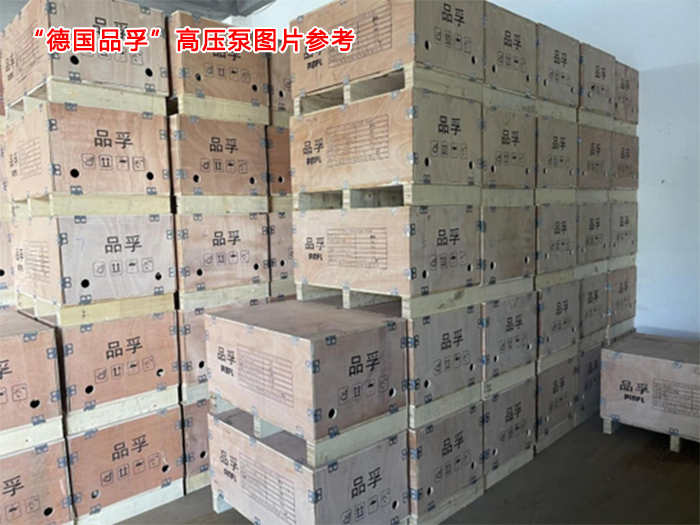

高压清洗疏通泵选用“德国品孚”高压泵350流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头/大水雷、直冲喷头各一个，其余按照厂家标准标配生产。
