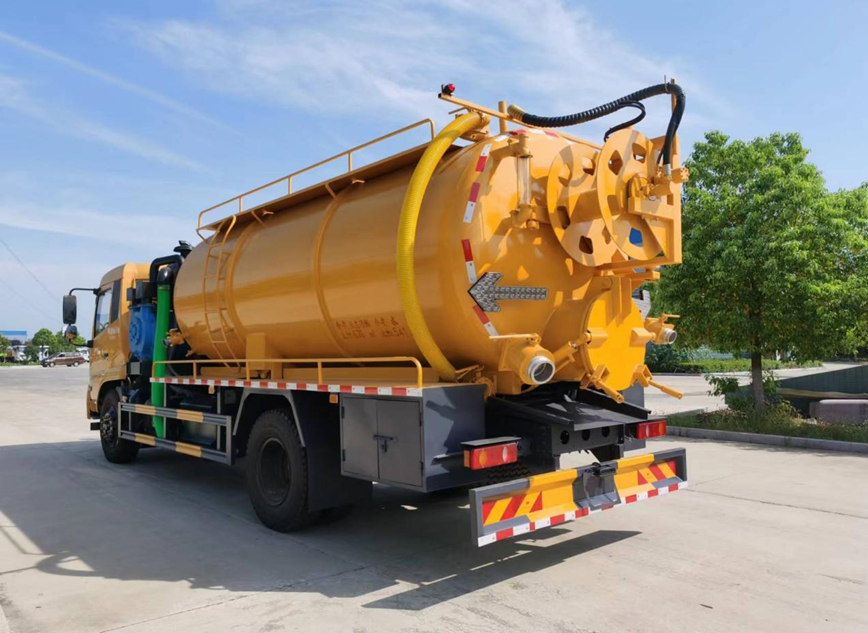

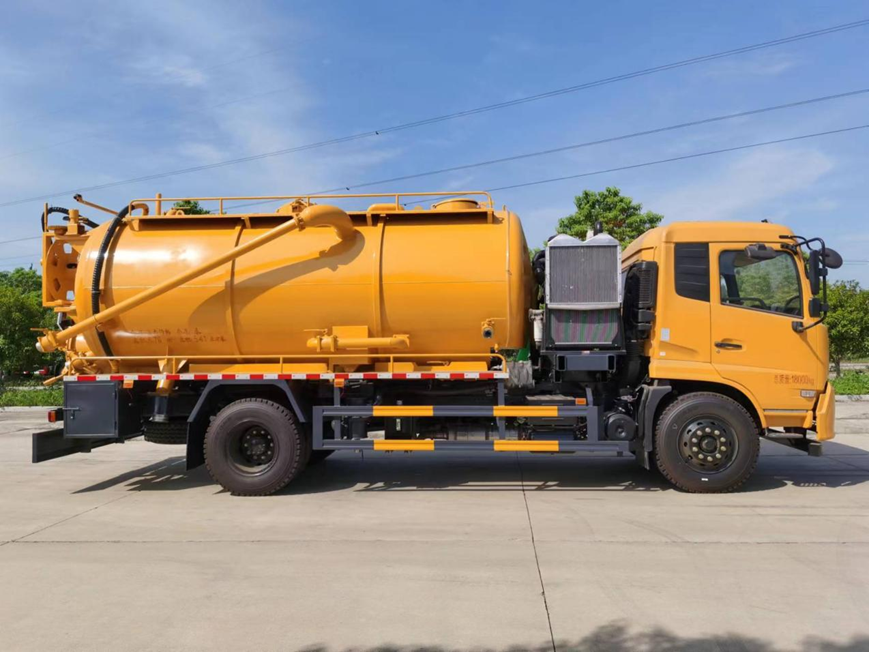

东风天锦清洗吸污车

整车参数：

整车型号

CL5180GQW6CC

产品名称

清洗吸污车

总质量

18000（Kg）

额定载质量

5670/5605（Kg）

整备质量

12200（Kg）

外形尺寸（长*宽*高）

8550×2550×3550（mm）

轴距

4700（mm）

罐体容积约

15立方

罐体材质

Q235碳钢

罐体厚度

8mm

排污口

600液压门

罐体自卸

举升卸料

吸污泵

副发潍柴375马力配SK-30

水循环泵水箱

碳钢材质

垂直吸污深度

10-15米

水平吸污距离

50-100米

负压可达

-0.8

高压泵类型

柱塞泵

高压泵

品浮350流量

底盘配置

（1）、底盘配置：东风天锦底盘，底盘型号：DFH1180EX8 ，驱动形式：4*2，国六排放标准，玉柴230马力发动机，排放标准国六，8档变速箱，10.00R20钢丝胎，原厂空调，方向助力，中控锁，电动门窗，ABS，气囊座椅，具体配置以合格证为准。

罐体配置

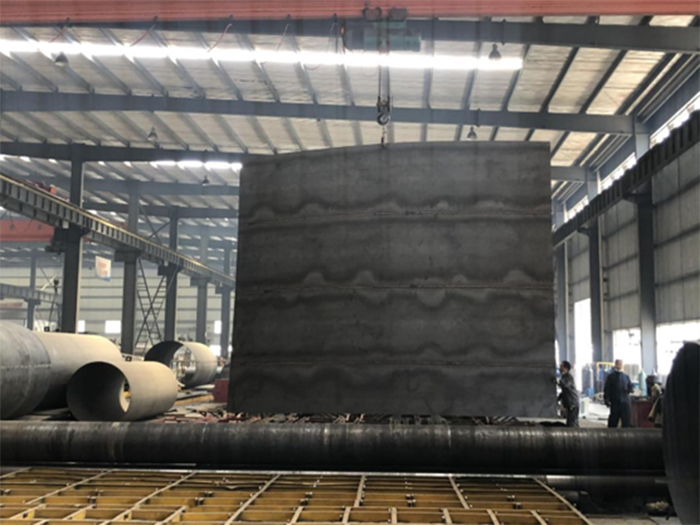

罐体容积15立方左右,其中罐体前段为清水罐(直段长2200mm);后段为污水罐(直段长2800mm).罐体8mm厚，封头8mm厚，举升顶为自卸中置顶，副驾驶一侧清水罐和污水罐用DN100球阀互通；副驾驶一侧按照公告图片安装防滑爬梯；

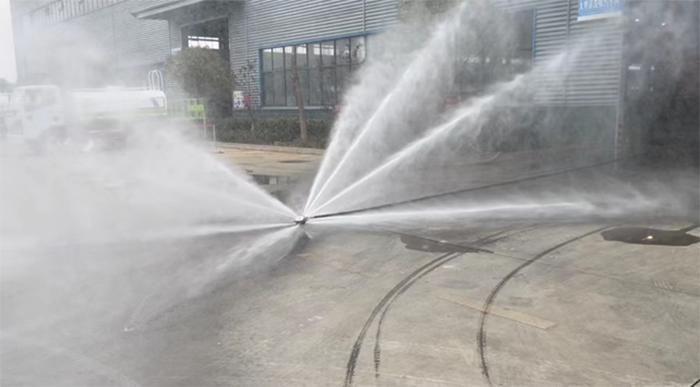

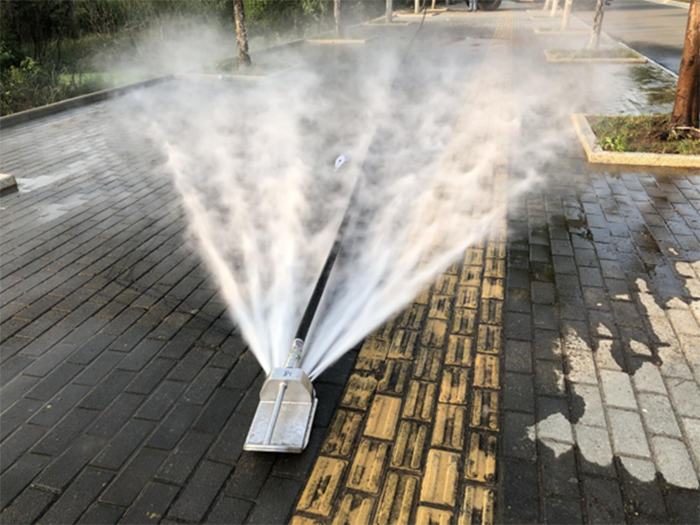

清水罐：罐顶水车罐口一个，带防滑爬梯，带品浮350高压泵，100米22号高压管，液压高压卷盘，卷盘底部加三角撑加固，配9公斤水雷一个， 80公分手持一个。

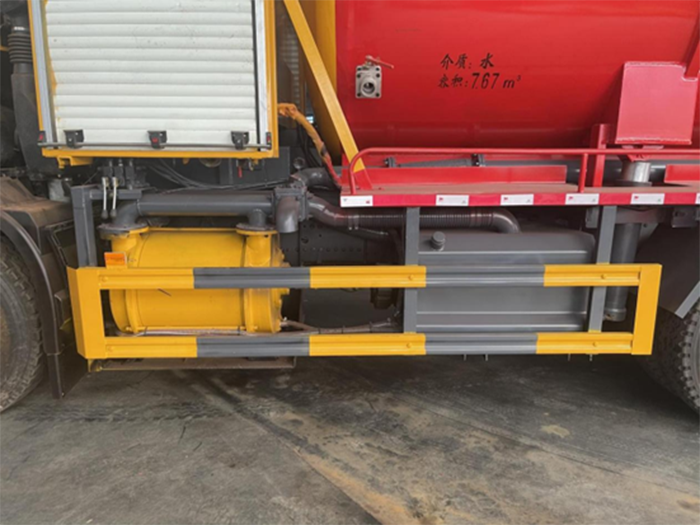

吸污罐：边挂配2BE-204吸污泵，一个散水罐口，罐内碳钢防滑爬梯，罐体内部加装清洗功能，污水罐底部201不锈钢内衬，罐体内部防浪板加固，水循环泵水箱为不锈钢材质，副驾带150铝合金球阀偷排，吸污罐尾部开大盖，尾部600小盖排污口；左侧一个150铝合金球阀排污口，右侧一个100铝合金球阀。右侧上一个100铝合金球阀球阀排清水，一个100铝合金球阀边抽（所有球阀向下倾斜），底盘部分的高压管做全包皮防护，车尾副梁装2个U型骑马螺栓加固。罐体尾部两侧工具箱做两层底层并打孔，安装冬季气吹水防冻功能，箭头灯，压力阀，防溢阀，加装餐厨同款洗车清洗机， 1根10米吸污管带阴阳端。随车工具，保修手册，上牌手续，其余部分按照厂家标准制作。

选配抽污/泥系统

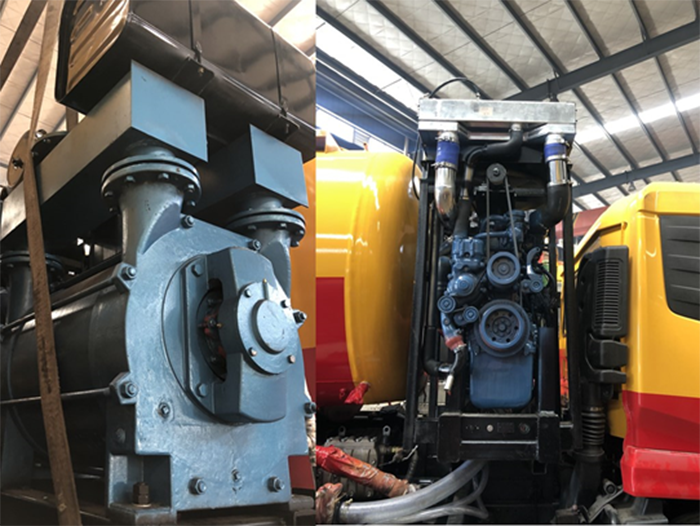

1. 可加装一套潍柴375马力柴油机组带动山东淄博SK-30水循环抽泥泵，电控开关，电子自动泵油，手动油门调节制作，供油方式（底盘自带油箱）根据作业环境垂直吸深≥20米，水平距离≥100米，真空压力表，泵体散热水源采用**散热水箱，水箱底部加装φ60mm排水阀，罐体清水罐与水箱球阀互通，设备可24小时作业，吸力强，工作时间持久，其余标配。

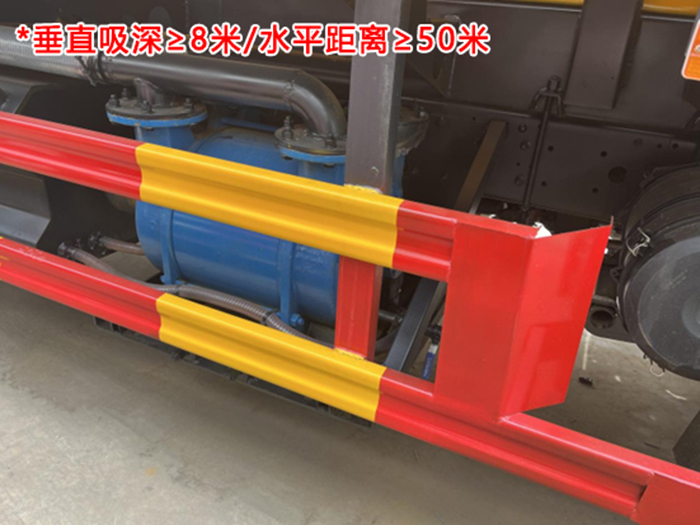

2. 可加装一套山东2BE-204水循环，手动油门调节，侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥10米，水平距离≥100米，单向阀，防溢阀（加装滤网三通避免吸满罐污物流入泵体），水汽分离器，污水视污亮管，其余标配。

可加装一套双10吨油循环吸污系统（适用于北方地区，防冻，零下℃环境下作业）侧取力连接传动轴带动，可自吸加压强排，真空压力表根据作业环境垂直吸深≥8米，水平距离≥60米，单向阀，双防溢阀（加装滤网三通避免吸满罐污物流入泵体），双油水汽分离器，污水视污亮管，其余标配。

高压泵配置

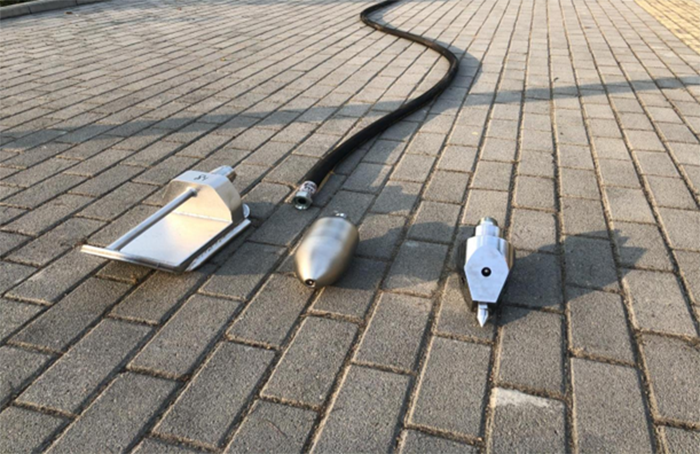

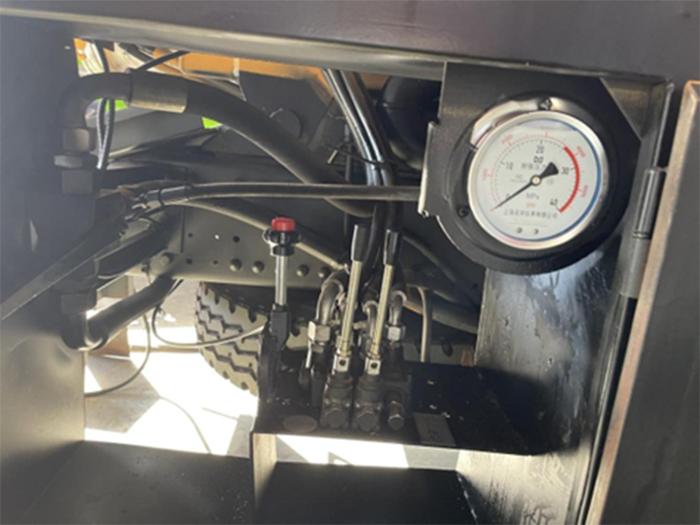

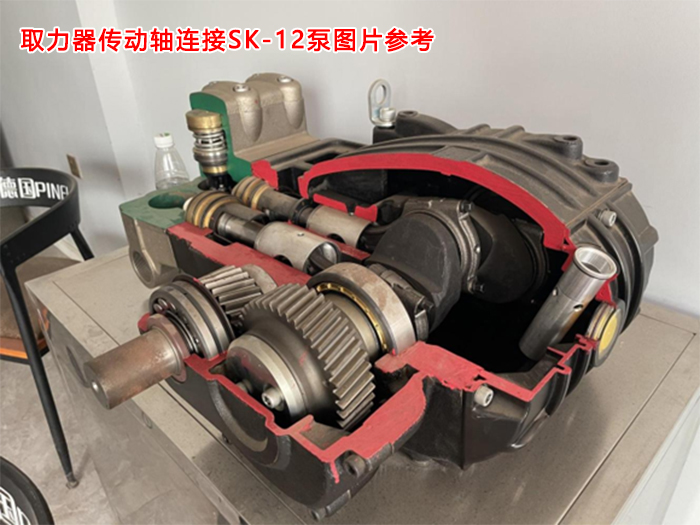

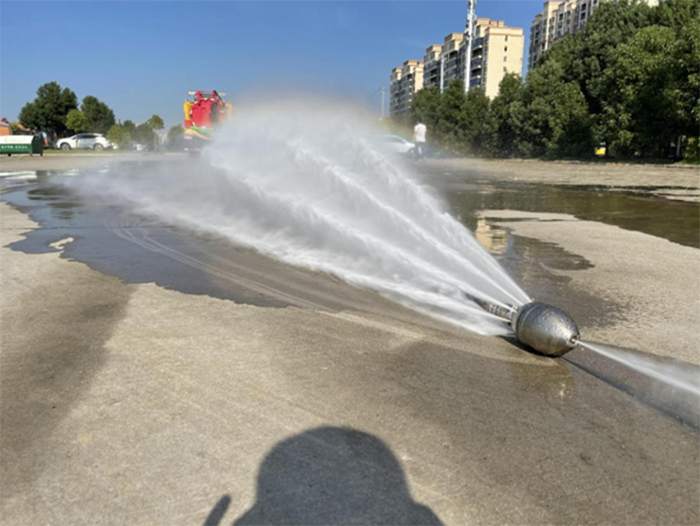

高压清洗疏通泵选用“德国品孚”高压泵350流量，可按客户需求选用其它品牌，泄压保护阀，自制滤桶过滤，双进水，高压清洗压力表，水位亮管，25高压疏通管100米，卷盘可液压有齿轮泵折叠翻转，卷盘快慢速度可调节，随车配带“德国品孚”原厂喷头水雷 直冲喷头各一个，其余按照厂家标准标配生产。
