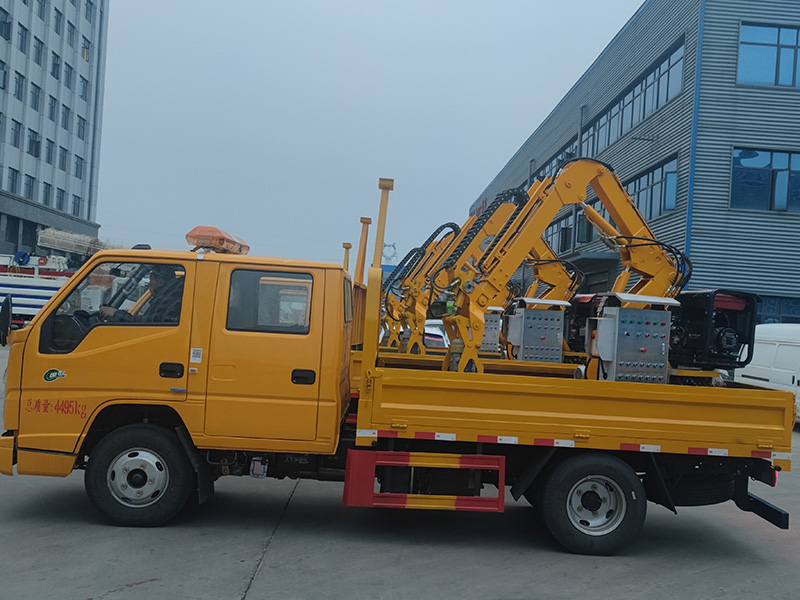

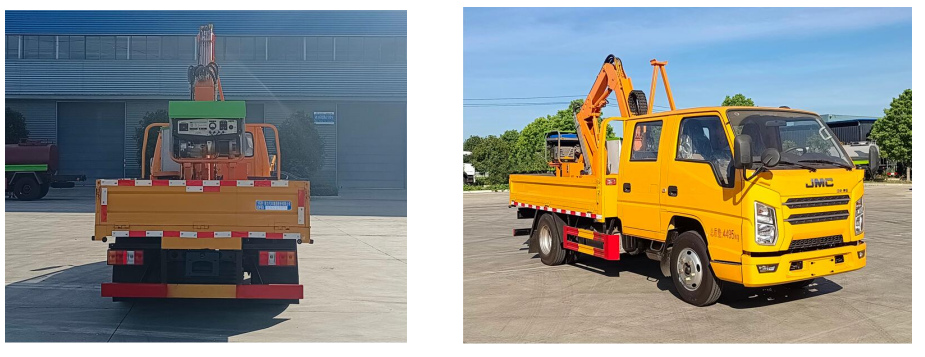

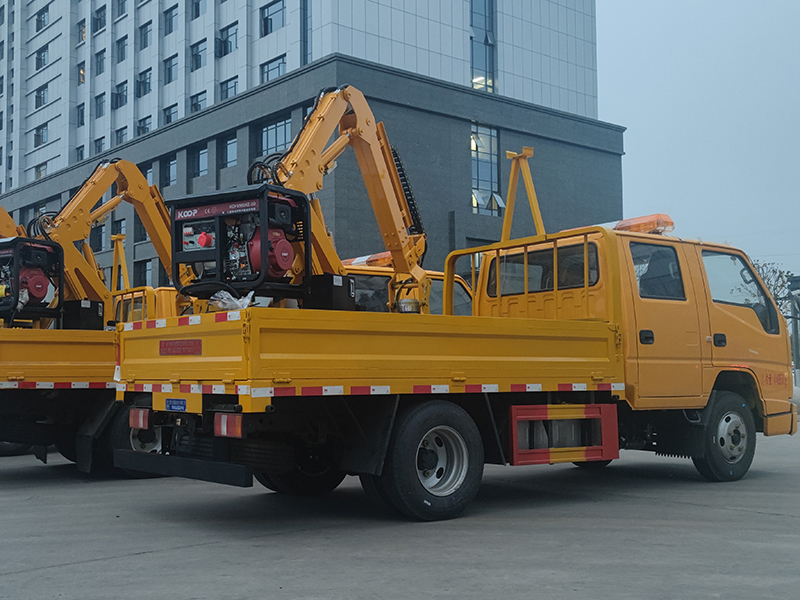

江铃绿化综合养护车

【整车技术参数】

产品**

程力牌

产品名称

绿化综合养护车

总质量(kg)

4495

驾驶室准乘人数

2+3(人)

额定质量(kg)

370

外形尺寸(mm)

5900X1900X3050

整备质量(kg)

3800

货厢尺寸(mm)

XX

接近角/离去角

20/13(°)

前悬/后悬(mm)

1075/1465,1095/1445

轴荷(kg)

1725/2770

**车速(km/h)

100

底盘型号

JX1041TSG26

底盘名称

载货汽车底盘

**名称

江铃牌

轴距(mm)

3360

轴数

2

轮胎数

6

轮胎规格

7.00R16LT 10PR

燃料种类

柴油

前轮距(mm)

1385,1370

后轮距(mm)

1425,1440

排放依据标准

GB17691-2018国Ⅵ

钢板弹簧片数

7/4+6,7/5+6

发动机型号

JX4D30B6H

发动机排量

2892

发动机功率

85

发动机生产企业

江铃汽车股份有限公司

驾驶室颜色为：黄色，发动机品牌江铃、底盘轴距为：3360，底盘轮胎：7.00R16LT 10PR、底盘带原厂空调，电动窗，中控门锁，油刹，排气制动，底盘带有安全带语音报**提示。

绿篱修剪机参数：

二、主要技术参数

三、工作装置

1、刀片

    刀片是绿篱修剪机的关键部件之一，它的好坏直接影响修剪质量和作业效率，也关系到安全生产。高速公路中间绿篱带的种植宽度一般为1-2m，水平工作装置刀具一次修剪宽度设定为2m，即刀片长度为2m，植物高度不高于1.8m，除去防护栏及反光标志的高度，竖起工作装置刀具一次修剪高为2m，即刀片长度为600mm，刀片利用厚为6mm的合金钢板切割经热处理加工制成，两侧面开刃，中间开圆孔，以便安装定位。刀片安装在由电机驱动的刀片轴上，刀片轴和电机轴通过连续套连续，由电机驱动。

2、工作臂

    工作装置刀具在工作前都需要调整其剪切高度和剪切位置，所有工作装置的工作臂在水平方向和竖直方向都需要自由调整。低锰国标管，内加调整垫板，利用带双向液压锁的液压缸驱动，使工作臂按工作要求伸缩，既能进行调整，又能保证调整后的位置固定。

3、工作装置布置

工作装置通过螺栓连接安装在副车架上。水平工作装置需要在绿篱高度方向上下调节，竖直工作装置要根据绿篱修剪的形状在竖起方向调节刀片的剪切角度，调节量以竖起轴线为基准左右各10。　

4:承载车辆：

（1）承载车：货箱尺寸：3200*1880*400

　　（2）修剪装置：由底盘，发电机组、动力站、液压马达、修剪机立臂、油缸、可调节角度刀具、刀片、修剪机组。

　　（3）液压操纵装置：通过外置**盒和无线遥控，由多路电磁阀**液压装置，使本设备能够灵活的升降、旋转、水平收缩、轻便地完成水平修剪、垂直修剪、高低尺寸修剪等工作步骤。

（4）选装**示装置：包括驾驶室内的导向指示灯、**、**笛等组成。

 在我国高速公路网逐步建成并不断密集的今天，大力发展公路养护机械化和智能化，有着十分重要的意义。程力汽车公路绿篱修剪机将使高等级公路绿篱修剪实现机械化，提高绿篱修剪质量和劳动生产率，降低修剪成本及修剪人员的劳动强度，减少人工修剪存在的安全隐患。
