地址：湖北省随州市南郊程力汽车工业园4 个中置扫盘，带3档调速；江铃副发动机；大力马达；施耐德控件开关；**电磁阀组；免维护自分离式离合器；北玻台信免维护风机；不锈钢水箱；不锈钢垃圾箱；尾部 LED 箭头灯；手动泵应急系统；刷臂转动机构使用高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管。
|
车辆型号 |

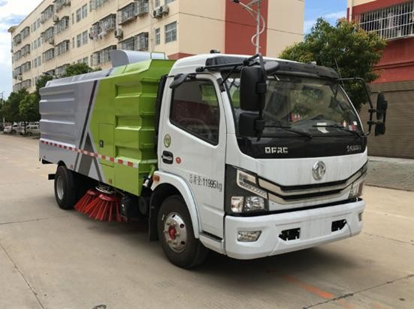

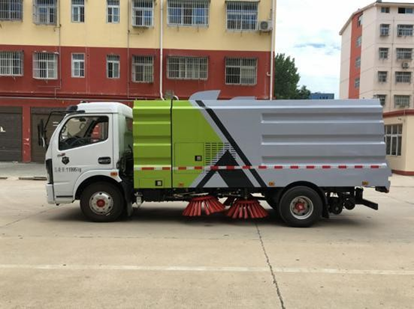

CLW5120TSL6 型扫路车 |
|||
|
二类底盘型号 |
EQ1125SJ8CDC |
|||
|
轴距 |
3800mm |
|||
|
前/后悬 |
1130/1770 mm |
|||
|
发动机型号/功率 |
底盘发动机 |
D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK361 YCY30165-60 |
110 kW 125 kW 135 kW 162 kW 115 kW 120 kW 120 kW 125 kW 121 kW |
|
|
副发动机 |
JX493ZG3 / JE493ZG5 |
64 kW |
||
|
**爬坡角 |
30% |
|||
|
排放 |
GB3847-2005,GB17691-2018 国Ⅵ |
|||
|
加速行驶车外噪声 |
≤84dB（A），满足噪声二阶段要求 |
|||
|
**车速 |
103 km/h |
|||
|
接近角 |
21° |
|||
|
离去角 |
18° |
|||
|
质量参数 |
整备质量 |
5750 kg |
||
|
**总质量 |
11995 kg |
|||
|
尺寸参数 |
外形尺寸（长×宽×高） |
6700×2200×2730 mm |
||
|
**小离地高度 |
240 mm |
|||
|
吸扫作业
|
清扫效率 |
≥95% |
||
|
**吸入粒度 |
120 mm |
|||
|
吸扫宽度 |
2.8-3.2 m |
|||
|
**清扫能力 |
60000 m2/h |
|||
|
碟形盘刷外伸尺寸 |
≥400 mm |
|||
|
吸扫行驶速度 |
3-20 km/h |
|||
|
罐体 |
水罐额定容量 |
2 m³ |
||
|
垃圾箱 |
垃圾箱额定容量 |
6 m³ |
||
|
垃圾箱倾翻角度 |
≥46° |
|||
|
卸料门开启角度 |
≥85° |
|||
|
液压系统 |
型式 |
开式、电气** |
||
|
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|||
|
系统压力 |
16 MPa |
|||
|
液压油箱容量 |
60 L |
|||
|
油温 |
60 ˚C |
|||
|
电气系统 |
型式 |
DC12 V |
||
|
电压 |
12 V |
|||
|
蓄电池 |
12 V |
|||
|
洒水系统 |
主要部件 |
电动隔膜泵、水滤器、喷嘴等 |
||
|
扫盘装置 |
型式 |
中置四个扫盘，液压马达驱动，右前可****，具有避让回复功能。 |
||
|
扫盘直径 |
850 mm |
|||
|
扫盘角度 |
前倾：4-6 度 外倾：4-7 度 |
|||
|
吸盘 |
型式 |
单吸口，液压**，弹簧悬浮。 |
||
|
吸口直径 |
200 mm |
|||
|
序号 |
名称 |
数量 |
备注 |
|
1 |
消防水带 |
1 根 |
用于加水 |
|
2 |
消防扳手 |
1 把 |
用于拆卸消防栓 |
|
3 |
手动液压泵摇杆 |
1 根 |
用于手动液压泵的启动 |
|
4 |
水滤扳手 |
1 把 |
用于拆卸水过滤器 |
|
5 |
备胎 |
1 个 |
|
|
序号 |
名称 |
数量 |
|
1 |
刷毛 |
88 支 |
|
2 |
风机密封条 |
1 根 |
|
3 |
后门密封条 |
1 根 |
1、 采用吸扫结合的方式收集垃圾，湿式除尘、电液**，液压倾翻卸料的作业方式对路面进行清扫作业。
2、 采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。

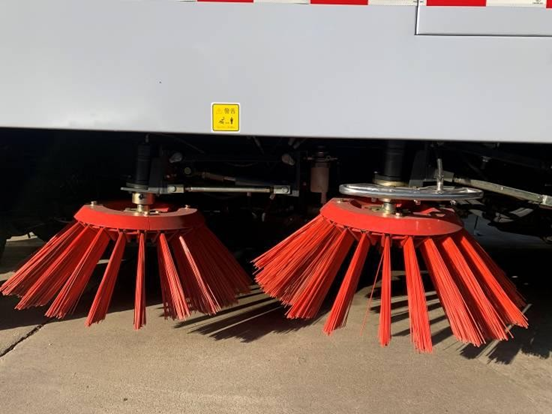

3、 采用“中置四盘刷+后置吸嘴”的结构布置，便于清扫装置与吸嘴的调整和维护，转场时整车通过性好。
4、 副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载起动和停机时与风机的自动脱离，降低对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
5、 扫盘有遇障避让保护功能和复位功能，遇到障碍物后回缩，越过障碍物后复位。

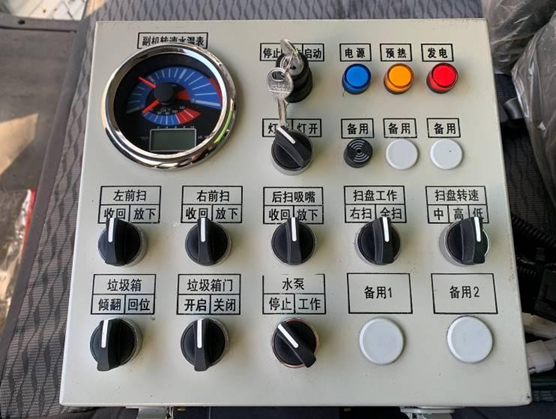

6、 根据不同清扫工况，在不增加副机油门的情况下，实现扫盘高中低三档调速，即能保证在各种污染状况下都有良好的清扫效果，同时节省油耗以及刷毛的损耗。

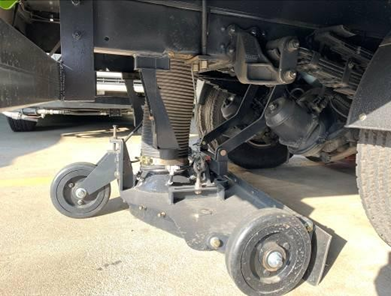

7、 采用可随路面自动找平的全浮动式吸嘴，吸尘效果好，使用寿命长。

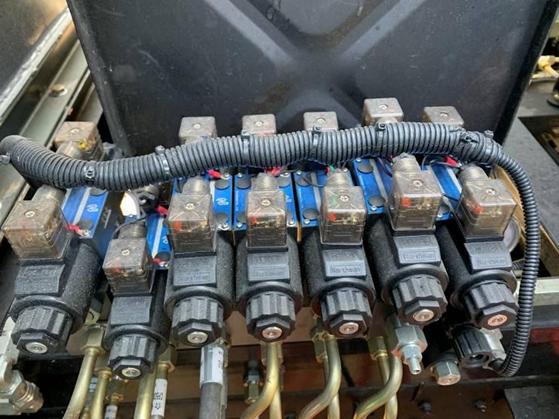

8、 进口液压阀组，能保证整车的液压动作的稳定性和流畅性。
9、 优质液压马达，能保证扫盘的工作稳定性，使用寿命长。

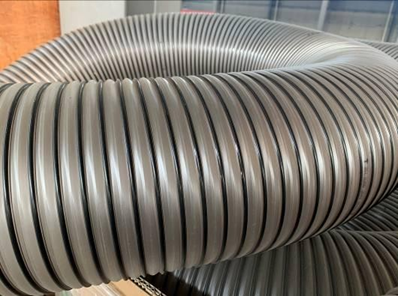

10、进口原料制成的外翻式吸尘管，有效防止吸尘管被划破、冻裂，增加使用寿命。
11、精密无缝冷弯液压油管，内壁无氧化杂质，保证液压油路清洁，不堵阀。
12、扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。
13、不锈钢水箱、垃圾箱，可抗一般性腐蚀，增加箱体的使用寿命。

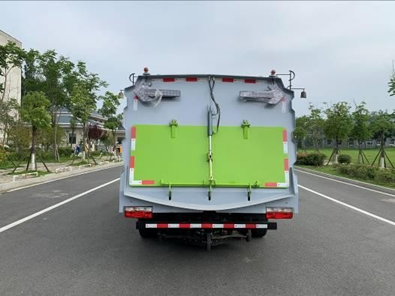

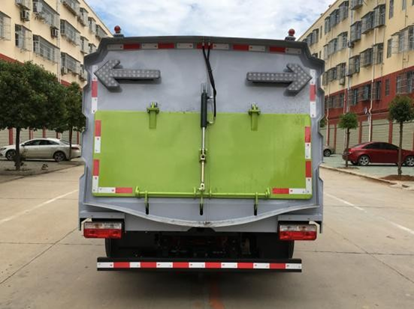

14、超宽后门且大于 85 度的开启角度，更易于倾倒垃圾，清理垃圾箱。
15、垃圾箱倾翻角度大于 46 度，易于倾倒垃圾。
16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置、推雪铲等。
