车辆型号

CLW5070TSLJ6 型扫路车

备注

二类底盘型号

JX1071TG26

轴距

3360 mm

前/后悬

1075/1755 mm

发动机型号/功率

底盘发动机

JX4D30D6H

85 kW

副发动机

JX493ZG3 / JE493ZG5

64 kW

**爬坡角

30%

排放

GB3847-2005,GB17691-2018 国Ⅵ

加速行驶车外噪声

≤84dB（A），满足噪声二阶段要求

**车速

80 km/h

接近角

20°

离去角

13°

质量参数

整备质量

4960 kg

**总质量

7300 kg

尺寸参数

外形尺寸（长×宽×高）

6190×1990×2590 mm

**小离地高度

240 mm

吸扫作业

清扫效率

≥95%

**吸入粒度

120 mm

吸扫宽度

2.8-3.0 m

**清扫能力

60000 m²/h

碟形盘刷外伸尺寸

≥400 mm

吸扫行驶速度

3-20 km/h

罐体

水罐额定容量

1.2 m³

垃圾箱

垃圾箱额定容量

4.2 m³

垃圾箱倾翻角度

≥46°

卸料门开启角度

≥85°

液压系统

型式

开式、电气**

主要元件

齿轮泵、液压马达、液压缸、电磁阀

系统压力

16 MPa

液压油箱容量

60 L

油温

60 ˚C

电气系统

型式

DC12 V

电压

12 V

蓄电池

12 V

洒水系统

主要部件

电动隔膜泵、水滤器、喷嘴等

扫盘装置

型式

中置四个扫盘，液压马达驱动，右前可****，具有避让回复功能。

扫盘直径

850 mm

扫盘角度

前倾：4-6 度    外倾：4-7 度

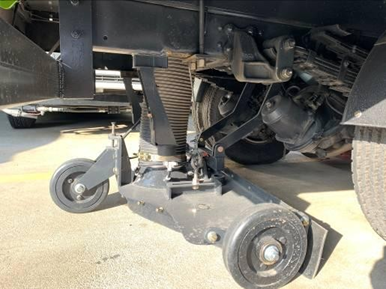

吸盘

型式

单吸口，液压**，弹簧悬浮。

吸口直径

200 mm

序号

名称

数量

备注

1

消防水带

1 根

用于加水

2

消防扳手

1 把

用于拆卸消防栓

3

手动液压泵摇杆

1 根

用于手动液压泵的启动

4

水滤扳手

1 把

用于水过滤器的拆卸

5

备胎

1 个

序号

名称

数量

1

刷毛

88 支

2

风机密封条

1 根

3

后门密封条

1 根
