二、整车基本参数：

三、车辆介绍及性能特点：

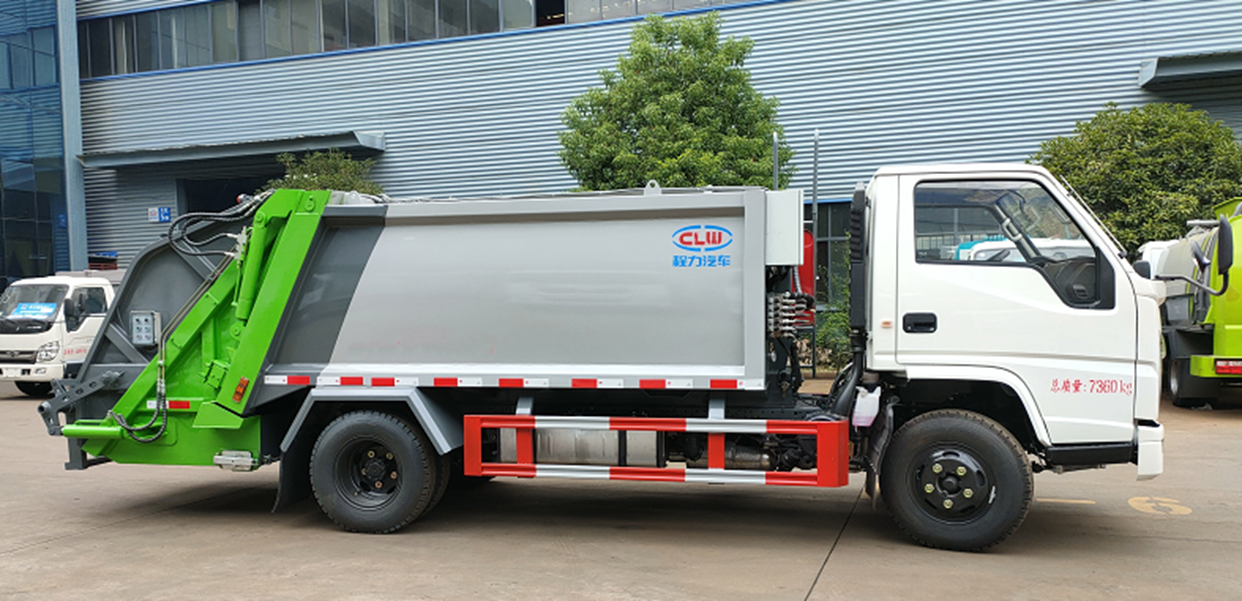

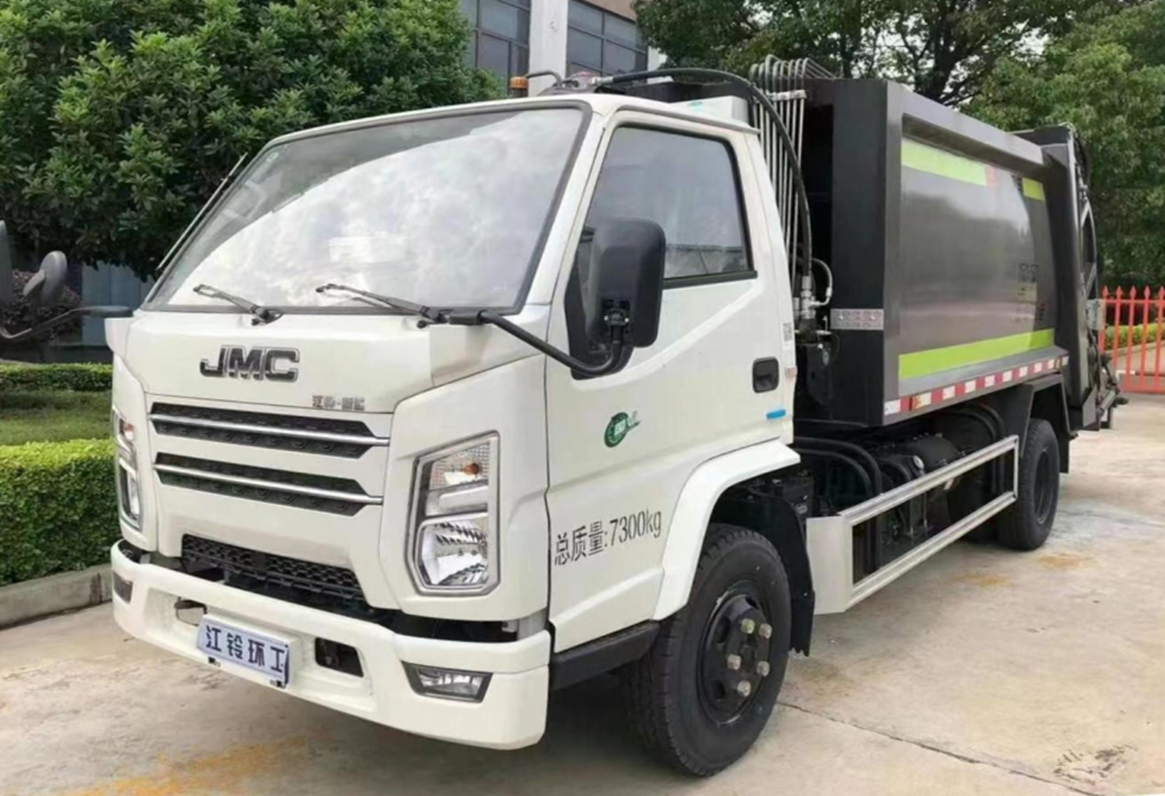

底盘配置：采用江铃顺达国六底盘，白色翻转驾驶室（驾驶室高度 2100），江铃 115 马力国六发动机，5 档变速箱，轴距 3360mm，700 钢丝胎，原厂 ABS，电动玻璃带空调，带方向助力，离合助力器，气刹制动。

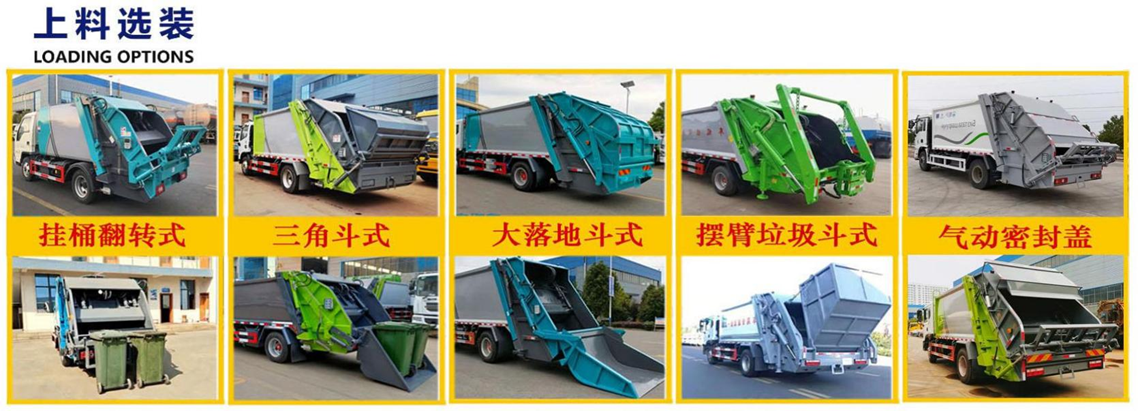

功能介绍：箱体容积 6 立方，用作装载生活垃圾，由密封式垃圾箱、填装器、推铲、液压传动系统和电气**系统组成。整车为全封闭型，采用电气液一体化技术，借助机、电、液联合自动**系统，通过垃圾箱、填装器和推铲等专用装置，实现垃圾倒入、压碎或压扁、强力提升装填，把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢，解决了垃圾运输过程中的二次污染的问题， 用户可根据不同的垃圾收集方式，选装不同的翻桶机构：翻标准垃圾铁桶 ZBT59003-88（300L）、塑料垃圾桶（240L）、塑料垃圾桶（660L）、也可以选装三角斗，大落地斗垃圾斗、摆臂垃圾斗等翻转机构。可以选装气动密封盖。

上装配置（性能及特点）：

1.                箱体采用加强梁和高强度钢板焊接而成牢固的框架结构，采用武钢优质 Q345 特种钢制作，边四底四，弧形箱体，受力好，不变形，三节推板油缸装载容积更大，箱体侧边有大容量污水箱。

2.                箱体焊缝采用机器人自动化焊接工艺，不刮灰，不漏水，箱体外形美观，承压强，不变形 3.电气液压系统关键元件采用知名品牌：装配江苏中梅/威森博乐多路阀，安徽皖液/长源液压油

泵，西门子 PLC **系统（选装 CAN）（共两个**盒）带遥控器，江苏飞达/湖北博利液压油缸。油缸所有密封件采用英国进口 HALLITE 品牌，确保油缸使用寿命。在举升填装器的液压系统中，设置了

双向平衡阀。该阀不仅保证了填装器平稳下降，同时隔断了举升油缸与液压胶管的直接连接，即使油管爆裂，填装器也不会突然落下，提高了使用安全性。

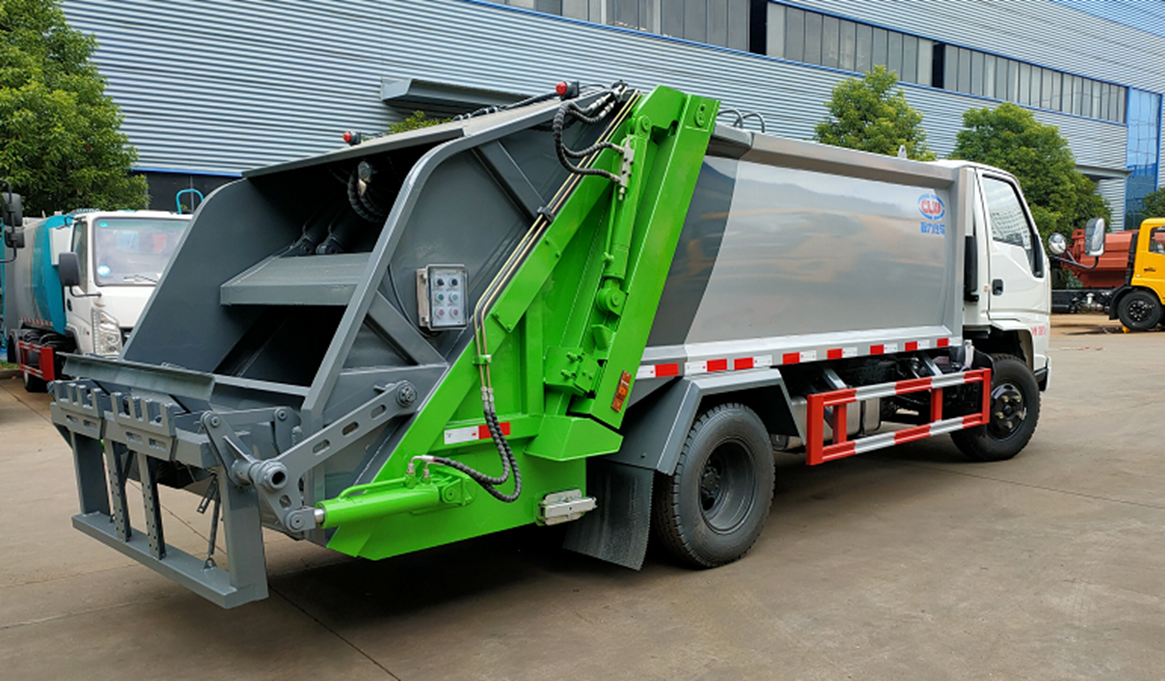

4.    尾部上料翻转机构加宽加厚，翻转机构轴套采用淬火加工工艺，翻转臂主销采用通穿双面焊接工艺，坚固耐用，不会断裂

5.        填装器总成主要由填装器壳体、滑板、刮板等构件组成，填装器滑道采用高强度的耐磨材料冷弯成型，滑板两侧采用整体尼龙滑块，具有自润滑性，检修方便稳定性高，耐磨性能更好；刮板受力部位采用局部加强处理，结构牢固。下部弧形板采用高强度耐磨材料制作成型，弧形板上加工有漏水口，便于填装器内部污水流入下部污水储存箱，避免运输过程中污水撒漏,填装器下部设置有大容量污水储存箱，污水箱两侧有大口径镀锌污水排放口。

6.        方便的操作**，作业**盒分别安装在驾驶室内和车尾右侧，左侧带紧急停止按钮，配备遥控器，驾驶室内的作业**盒可**推挤卸料和选择操作模式（如自动或手动），车尾的作业**盒则**压填机构和翻桶机构的作业，使用操作十分方便。特别是在垃圾填埋场，作业人员无须下车即可完成卸料和污水排放

7.    自动、手动操作系统，各机构的工作均有自动和手动和遥控三种操作方式，如自动操作出现故障，可用手动操作完成机构作业和卸出垃圾，既保证了垃圾车的高效率工作，又为调试、维修和故障处理提供了极大的方便

8.    双污水收集箱设计，密封处理，消除二次污染，污水箱上安装有独特的排污阀，密封可靠，不易堵塞。

9.    全车均有操作说明标签，日常保养维护，方便快捷

四、随车附件：

1、载货汽车说明书一册。

2、车辆走保手册一份。

3、车辆随车工具一套。

五、售后服务：

尊敬的客户：

我们遵循的质量方针是："产品**是我们永恒的目标，用户满意是我们不懈的追求，优质服务是我们**的承诺。"

为此，我们做出如下承诺：

创**服务企业；造用户满意产品；树国内知名品牌。

贯彻 GB/T9001-2000 标准，建立保持并持续改进质量管理体系； 整车一次交检合格率≥92%，三年内每年递增 1%以上；

整车出厂合格率 **；

顾客满意度≥90%，三年内每年递增 1%以上。

对产品 **负责；服务让顾客 **满意。

一、培训人员：

1、由我厂安排**工程师组织集体培训，学习理论及进行实际操作；

2、通过理论学习和实际操作后达到厂方技术要求； **、掌握专用车的基本理论.性能以及功能；

**、按程序能熟练的操作； 第三、能排除一般技术故障。

二、维修分支机构．地点．技术力量．联系方式： 1、分支机构：“江铃技术服务站”；

2、地点：所在省．地．市．县均有；

3、技术力量：按江铃统一要求达到“工程师”等级的。三、免费维修方案以及期限

1、跟踪服务时间：终身；

2、在交客户使用之日起，在正常使用范围内，行驶 10000 公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费，易损件除外；

3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 四、免费期后配件供应价格方式

1、方式：在所在地江铃技术服务站统一供货,根据用户要求由厂方直接发货；

2、配件只收工本费,不加其他费用。

五、产品底盘故障，请按底盘厂家在就近服务站维修。
