地址：湖北省随州市南郊程力汽车工业园车辆简介

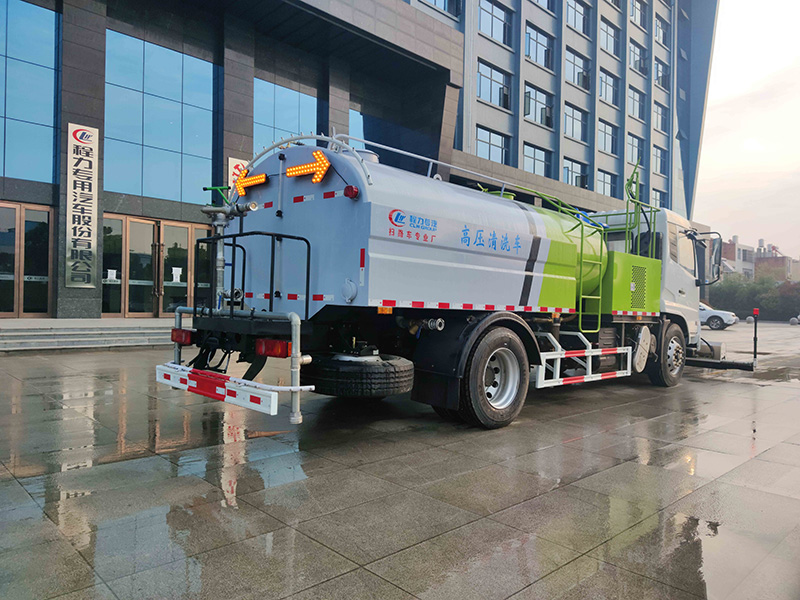

l 天锦国六清洗车是一种双发动机、双水泵清洗车，是在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电器三部分合为一体的专用冲洗作业车。
l 本车具有**的高、低压两套水路系统，为清洗车工作提供压力水源。其工作原理是：利用高压水泵产生的高压水，经喷水架的高压喷嘴喷出，利用高压水流的动能，以高压力、低流量的方式清洗，强力去污，高效节水，能将路面的陈旧污渍清洗干净；或高压水经左（右）角喷喷出，清洗路缘、人行道及护栏隔离区；使用高压喷**还可清洗路标、广告牌、高架路等；喷雾系统具有强大的喷雾降尘、喷撒空气消毒剂及调节空气湿度功能。
l 高压水泵由副发动机→传动轴→皮带传动→电磁离合器→联轴器驱动；
l 低压水路系统，采用双级叶轮离心泵，效率高、洒水宽度大、水**射程远，还可选装绿化浇灌及自吸功能。低压水泵由底盘变速器取力器通过传动轴直接传动。
l 本车的高压水泵、喷嘴、高压喷**及关键的液压、电气原件均采用国际**产品，性能优良、工作可靠。
技术参数
汽 车 底 盘 | 底盘型号 | DFH1180EX8 | ||
发动机型号 | B6.2NS6B210 | |||
发动机额定功率/kW | 154 | |||
轮胎 | 275/80R22.5 18PR | |||
燃油种类 | 柴油 | |||
副发动 机及传 动系统 | 副发动机 | 型号 | 江西五十铃GX493ZG5 | |
额定功率 | 64kw/3600/r/min | |||
工作转速 | 1500～1700 r/min | |||
电磁离合器 | DLK1-25 | |||
联轴器 | TGLA9 | |||
高 压 水 路 系 统 | 高压水泵 | 型式 | 柱塞式 | |
型号 | GTM | |||
压力 | 10MPa | |||
转速 | 800（900）r/min | |||
水阀 | 型式 | 气控高压球阀 | ||
压力 | 10MPa | |||
喷水架喷嘴 | 型式 | 高压洗涤型 | ||
角喷嘴 | 型式 | 高压洗涤型 | ||
喷雾喷嘴 | 型式 | 细微雾化型 | ||
水滤 | 型式 | 滤网式 | ||
低压水路系统 | 低压水泵 | 型式 | 双级叶轮离心式 | |
型号 | 80QZB(F)-60/90 | |||
扬程 | 90m | |||
转速 | 1480r/min | |||
水阀 | 气控球阀 | |||
液压 系统 | 型式 | 开式、电液** | ||
主要元件 | 齿轮泵、液压缸、电磁阀 | |||
系统**压力 | 16MPa | |||
液压油箱容量 | 65L | |||
电气 系统 | 型式 | 单向直流24V(底盘)及单向直流12V(副发),负极搭铁 | ||
蓄电池 | 6-QW-100MF（底盘）、75D31R（副发） | |||
车辆作业性能
项 目 | 单位 | 参 数 | 备 注 | ||

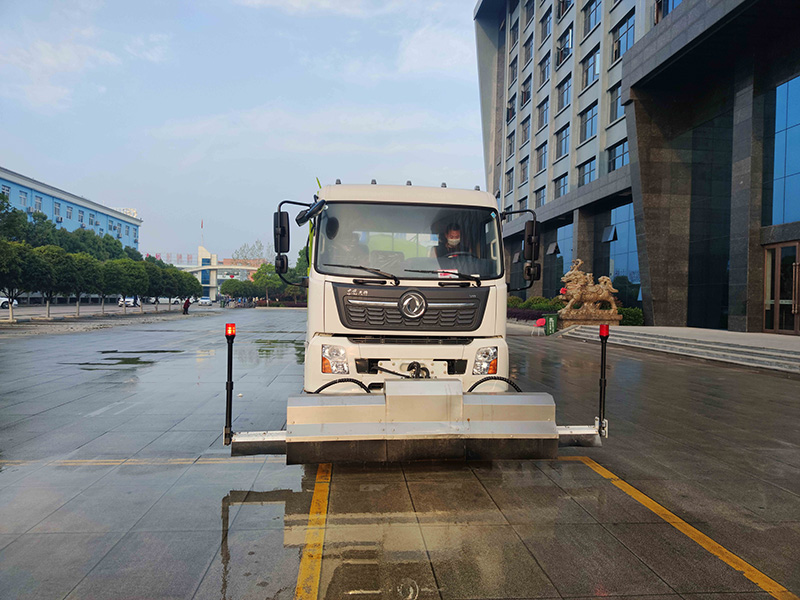

作 业 性 能 | 喷水架清洗宽度 | m | 2.5-3.5 | 喷水杆缩伸 | |
喷水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低压洒水 | Km/h | Ⅰ档7:Ⅱ档14 | 主发转速1500r/min | |
高压清洗 | Km/h | 3-15 | 副发转速1700r/min | ||
高压清洗能力 | m2/h | 25000 | 车速8km/h | ||
**清洗水压力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
喷雾水流量 | L/min | 134 | |||
低压洒水流量 | L/min | 600~800 | |||
低压冲洗宽度 | m | ≥24 | |||
洒水宽度 | m | ≥16 | |||
水**射程 | m | 38 | |||
水罐容积 | L | 9300 | **容积可达10方 | ||
行 使 性 能 | **车速（满载） | km/h | 90 | ||
**爬坡角 | (°) | 12 | 接近角 | ||
制动距离 | m | ≤10 | |||
**小转弯直径 | m | ＜16 | |||
燃油消耗量 | 行驶燃油消耗量 | L/100km | 18 | ||
高压清洗作业燃油消耗量 | L/h | 14 | 车速8km/h | ||
L/1000M2 | 5.8 | ||||
质量 参数 | 整车整备质量 | kg | 8940 | 基本型 | |
**总质量 | kg | 18000 | |||

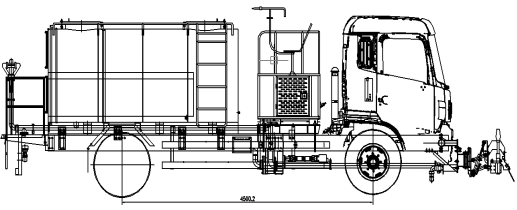

结 构 尺 寸 | 外形尺寸(长×宽×高) | mm | 9550×2500×3090 | 运输状况(基本型) | |
轴距 | mm | 4700 | |||
轮距 | 前轮 | mm | 1880 | ||
后轮 | mm | 1860 | |||
接近角 | (°) | 10 | 喷水架提升 | ||
离去角 | (°) | 11 | |||
车辆主要配置
序号 | 项目 | 产品型号 | 备注 |
1 | 底盘 | DFH1180EX8 | 4700,国6排放 |
2 | 高压球阀 | 不锈钢 | |
3 | 低压水泵 | 80QZB-60/90 | 亿丰泵业 |
4 | 低压水泡 | YF-50 | 亿丰泵业 |
5 | 液压系统 | 多路换向阀 | |
6 | 高压水泵 | GTM | GTM |
7 | 高压喷嘴 | 美国进口 | |
8 | 气路系统 | 阀，气缸 | 以赛亚 |
9 | 副发动机 | GX493ZG5 | 江西五十铃 |
10 | 低压球阀 | 合金 |
公告参数
【整车技术参数】 | |||
产品** | 程力威牌 | 公告批次 | 326 |
产品名称 | 清洗车 | 产品型号 | CLW5180GQXD6 |
总质量(Kg) | 18000 | 罐体容积(m3) | 9.3 |
额定载质量(Kg) | 8930,8865 | 外形尺寸(mm) | 10650,10150,9850,9550,9350,9050,8800,8650×2500×3090 |
整备质量(Kg) | 8940 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 鞍座**载质量(Kg) | |
接近角/离去角(°) | 17/13 | 前悬/后悬(mm) | 1400/2450,1430/2420 |
轴荷(Kg) | 6500/11500 | **车速(Km/h) | 89 |
备注 | 1,罐体有效容积:9.3立方米,罐体外形尺寸(长×长轴×短轴)(mm):4050×2280×1450;整车长度/前悬/轴距/后悬的对应关系为(mm):10650/1400/5800/2450,10150/1400/5300/2450,9850/1400/5000/2450,9550/1400/4700/2450,9350/1400/4500/2450,9050/1400/4200/2450,8800/1400/3950/2450,8650/1400/3800/2450,10650/1430/5800/2420,10150/1430/5300/2420,9850/1430/5000/2420,9550/1430/4700/2420,9350/1430/4500/2420,9050/1430/4200/2420,8800/1430/3950/2420,8650/1430/3800/2420,此车前伸为:1000mm;2,侧防护及后下部防护装置均采用Q23**材质,均采用焊接连接,后下部防护尺寸:120×50(mm),离地面高度470mm.3,ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车**系统(**)有限公司.该产品是以清洗路面为主的移动环卫车辆,专用装置为高压水泵.随底盘选装驾驶室. | ||
【底盘技术参数】 | |||
底盘型号 | DFH1180EX8 | 底盘名称 | 载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距 (mm) | 3800,3950,4200,4500,4700,5000,5300,5800 | ||
轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR | ||
钢板弹簧片数 | 7/9+6,8/10+8,8/9+6 | 前轮距(mm) | 1876,1896,1920,1950,1914,1934,1980,2000 |
燃料种类 | 柴油 | 后轮距(mm) | 1820,1860 |
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 DDi50E220-60 | 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风商用车有限公司 | 5000 4500 6700 6200 6200 5000 | 147 140 169 154 169 162 |
