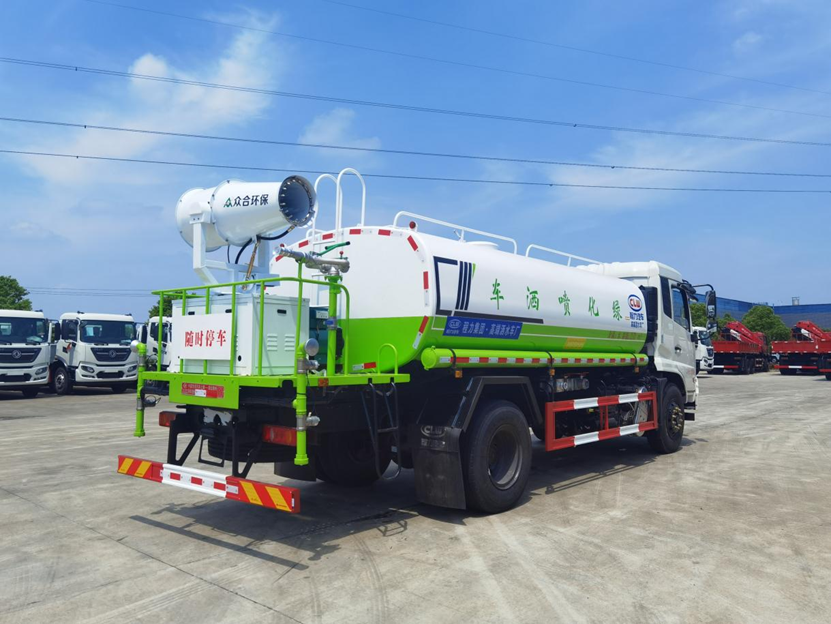

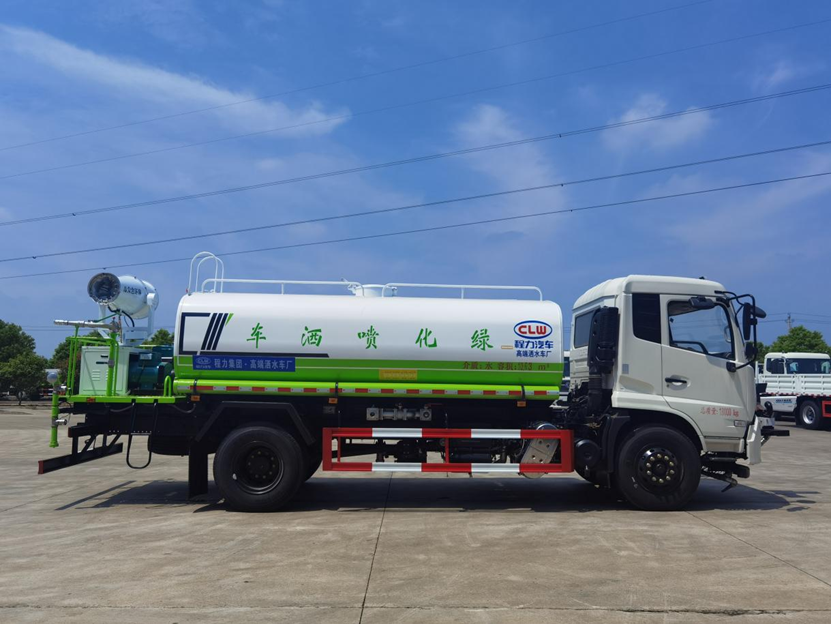

天锦系列13.32方绿化喷洒车

项 目

参 数

产品名称

CLW5180GPSE6型绿化喷洒车

底盘型号

DFH1180EX8

容积

公告容积 10.63立方，实际容积 13.32立方

（罐体尺寸: 4600×2350×1450）mm（可选）

总质量

18000kg

整备质量

7680,7400kg

额定载质量

10125,10190,10405,10470kg

车辆长宽高

8910×2500×3250mm（可选）

轴距

4700mm

项 目

型号

发动机企业

排量

功率

马力

B6.2NS6B210

东风康明斯发动机有限公司

6200

154

210

B6.2NS6B230

东风康明斯发动机有限公司

6200

169

230

底盘配置

康明斯210马力，轴距4700，驾驶室D530排半标准顶，后处理U型，变速箱DF6S900，速比7.967/0.845，前后桥4.5吨9吨单减，板簧8/10+8，车架250*80*7+4，有空调中控-非遥控，油箱钢160L，朱减速比5.286，轮胎10.00R20 18PR,有取力器接口。

康明斯230马力，后处理U型，法士特8档变速箱.前后桥4.5T9单减，板簧8/10+8，车架250x80x7+4. 有空调中控非遥控有钢160L，主减速比5.286. 轮胎:10.00R20 18PR

洒水车专用性能

前冲（喷）后洒、带侧喷、带后工作平台、平台上安装绿化洒水高压炮（炮喷射形状可调：直冲状、大雨、中雨、毛毛雨，可连续调节，**射程可达30 米），配备大功率专用洒水泵，带消防接头，带自流阀，带自吸功能，带滤网。吸程≥6米，洒水宽度≥16 米 射程≥30 米。

上装罐体及配件

材质:罐体采用 Q235，隔板厚度 3mm,罐体碳钢厚度 4mm，封头厚度 5mm.大口径直通球阀，铝合金三通，加粗主管道(76)

铸铝管接件：铝合金弯头三通、铝合金法兰三通、铝合金泵出口四通、铝合金泵进口直通，模具一次性压铸成型，无焊缝，避免漏水，标准化设计，互换性好，方便维修换件，铝合金材质更轻量化，美观实用，提升产品档次。其他配件：铝合金后洒、不锈钢球阀、S 型新款高压水炮

冲孔板平台：加厚冲孔板，防滑性更好，平台上不积水，结构优化，冲压成。

风送式喷雾机参数

功率：2.2KW，三缸注塞泵，水泵功率：1.5KW，工作压力：1.0-3.5MPA， 喷雾流量：20L/min，仰俯角度：-5-60 度（遥控），雾谱范围：50-150um，水平射程(静风状态)： 30M，16 个不锈钢喷咀，360 度旋转（手动或遥控）。风机底座尺寸（参考）：1050*550*1700mm，发电机尺寸（参考）：800*600*650mm实际尺寸以实物为准。（雾炮为可选配置)
