D9系列12.46方洒水车

项 目

参 数

产品名称

CLW5161GPSDP型绿化喷洒车

底盘型号

EQ1165LJ9CDE

容积

公告容积 9.63 立方，实际容积 12.46立方

（罐体尺寸:4000×2350×1560）mm

总质量

16200kg

整备质量

9155kg

额定载质量

6850kg

车辆长宽高

7660,7360×2500×3200mm

轴距

3950mm

发动机

型号

发动机企业

排量

功率

马力

YCY30165-60

广西玉柴机器股份有限公司

2970

121

165

YCS04200-68

广西玉柴机器股份有限公司

4156

147

200

D4.0NS6B195

东风康明斯发动机有限公司

4000

143

195

B6.26NSB230

东风康明斯发动机有限公司

6200

169

230

底盘配置

玉柴165马力，法士特小八档变速箱（4缸机），行车记录仪，电动门窗，原装空调，中控（无远程遥控钥匙），ABS,方向助力，断气刹，9.00R20钢丝胎

玉柴200马力，法士特小八档变速箱（4缸机），行车记录仪，电动门窗，原装空调，中控（无远程遥控钥匙），ABS,方向助力，断气刹，10.00R20钢丝胎

康机195马力，法士特小八挡（8JS75），断气刹，，前后桥3.9/8德纳，板簧8/10+7，车架860-250x80x7,空调，行车记录仪 ，方向助力 ，电动门窗

康机230马力，法士特8JS75,53.9/8德纳桥，250车架，原厂空调，电动玻璃，ABS,断气刹，排气制动，原厂取力器

洒水车专用性能

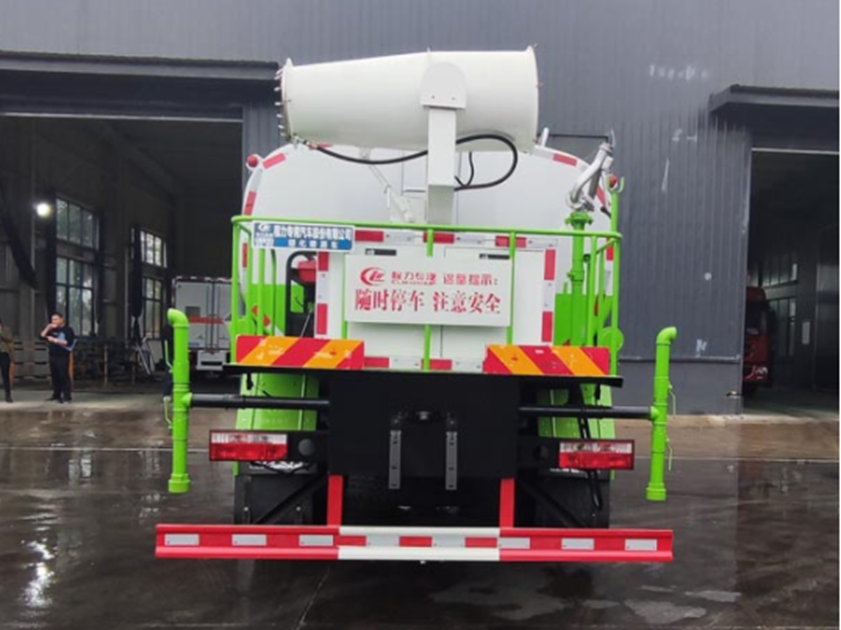

前冲（喷）后洒、带侧喷、带后工作平台、平台上安装绿化洒水高压炮（炮喷射形状可调：直冲状、大雨、中雨、毛毛雨，可连续调节，**射程可达30 米），配备大功率专用洒水泵，带消防接头，带自流阀，带自吸功能，带滤网。吸程≥6米，洒水宽度≥16 米 射程≥30 米。

上装罐体及配件

材质:罐体采用 Q235，隔板厚度 3mm,罐体碳钢厚度 4mm，封头厚度 5mm.大口径直通球阀，铝合金三通，加粗主管道(76)

铸铝管接件：铝合金弯头三通、铝合金法兰三通、铝合金泵出口四通、铝合金泵进口直通，模具一次性压铸成型，无焊缝，避免漏水，标准化设计，互换性好，方便维修换件，铝合金材质更轻量化，美观实用，提升产品档次。其他配件：铝合金后洒、不锈钢球阀、S 型新款高压水炮

冲孔板平台：加厚冲孔板，防滑性更好，平台上不积水，结构优化，冲压成。

风送式喷雾机参数

风送式喷雾机：QF-30 型，配套动力:浙江绿田 8KW 风冷式柴油发电机组，风机功率：2.2KW，三缸注塞泵，水泵功率：1.5KW，工作压力：1.0-3.5MPA， 喷雾流量：20L/min，仰俯角度：-5-60 度（遥控），雾谱范围：50-150um，水平射程(静风状态)： 30M，16 个不锈钢喷咀，360 度旋转（手动或遥控）。风机底座尺寸（参考）：1050*550*1700mm，发电机尺寸（参考）：800*600*650mm实际尺寸以实物为准。（雾炮为可选配置)
