地址：湖北省随州市南郊程力汽车工业园CL5120TCABEV型纯电动餐厨垃圾车
产品简介：
1.餐厨垃圾车也叫泔水车，主要用于厨余垃圾的收集和运转，具有装、卸垃圾自动化程度高、工作可靠、密封性好、装载容积大、操作简便、运输过程密闭，无污水泄露和异味的散发，环保性好等特点。可配装载不同规格的标准垃圾桶，具有广泛的适用性。餐厨垃圾车是高效、清洁的厨余垃圾收、运专用车
2. 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
3.低噪声，传统餐厨垃圾车发动机噪声大，本车是电机传动，大大降低噪声污染。
公告型号 | CL5120TCABEV型纯电动餐厨垃圾车 | 外形尺寸 | 7350x2360x2820 | |
底盘型号 | BYD112014FBEVD1 | 上装容积 | 7方 | |
总质量 | 11800KG | 上装电动机额定功率 | 20KW | |
整备质量 | 7640KG | 上装每小时消耗电量 | 15KWH | |
轴距 | 4200MM | 建议充电桩功率 | 120KW | |
轮胎 | 245/70R19.5 | 充电时间（建议功率下） | 约2小时 | |
轴数 | 2 | 底盘满载续航里程 | 300 KM | |
底盘电机**功率 | 160 KW | 电池类别 | 磷酸铁锂蓄电池 | |
电池组额定电压 | 644 V | 电池品牌 | 比亚迪 | |
电池电量 | 222KWH | 燃料种类 | 纯电动 | |
比亚迪纯电动餐厨垃圾车是在比亚迪纯电动二类底盘的基础上，加装垃圾箱、垃圾桶提升机、清洗装置、液压系统，由机械、液压（气路）、电器三部分合为一体的专用厨余垃圾处理、转运作业车。
工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。
该产品适用于城市酒店、公寓、小区、工厂、垃圾转运**等场地的厨余垃圾处理、转运工作。
注意事项：
1、 作业时应避免无关人员靠近车辆，特别是车辆后部。
2、 装填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁装载建筑垃圾，
3、 卸料作业举升、提升机作业时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升提升机， 否则易**偏移造成事故。
4、 提升机在没有落下且锁止前，不得进入正常行驶。
总质量（kg） | 11800 | 轴距（mm） | 4200 | |
整车电量（kwh） | 222.18 | 电机**功率（kw） | 160 | |
整车电压平台（V） | 644 | 电机型号 | TZ365XSC07 | |
**车速（km/h） | 95 | **爬坡度 | 30% | |
接近角/离去角（°） | 19/12（满载）；20°/15°（整备） | **小转弯半径（mm） | 9500 | |
**小离地间隙（mm） | 160 | 上装配电功率（kw） | 60 | |
前后桥承载（t） | 3.5/8.0 | 充电时间（h） | 直流2h | |
续驶里程（工况法km） | 300 | 轮胎规格 | 245/70 R19.5 | |
驱动电机 | 直驱电机 | 转向系统 | EHPS(电动液压助力) | |
充电型式 | DC120kw | 方向盘 | 无按键四幅方向盘 | |
电池型式 | 磷酸铁锂电池 | 转向管柱 | 四向可调 | |
驻车型式 | 机械手刹 | 制动型式 | 气压 | |
驾驶室型式 | 平头单排 | 制动器 | 前后鼓式 | |
驾驶室翻转型式 | 手动 | 轮胎 | 无内胎子午线轮胎 | |
驾驶室悬置 | 橡胶悬置 | 车窗 | 手动 |
整车专用参数表
车辆上装简介：
常规标配：
弧形罐体，边四底五/边五底六。2.长源/皖液油泵，长源/中梅多路阀，知名液压油缸。3.全推铲卸料（不带举升功能），具有干湿分离功能。液压后盖，后盖配防腐硅胶密封条。4.后门液压锁紧5.链条式提升机，可挂120/240升标准塑料垃圾桶。进料口盖液压开关。6.驾驶室内电控（提升机外部手动**），后门锁紧与后盖开关的操作具有防误操作。7.箱体带清洗装置（液压马达带动高压泵、带水箱）。
加装配置：
一、加装密闭排料
二、可加装后螺旋卸料装置，可方便卸料到固定桶内。
箱体参数 | 箱体厚度 /涂层 | 4.5mm/（罐体内部做防锈涂层） | ||
垃圾箱体容积 | 7m³ | |||
清水箱容积 | 400L | |||
罐体材质 | Q235碳钢或304不锈钢 | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 操作方式 | 遥控、手动、电动 | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
液压油缸 | 型式 | 焊接式液压油缸 | ||
品牌 | 海普瑞斯 | |||
多路阀 | 中梅/海普瑞斯 | |||
液压阀组 | 中梅/海普瑞斯 | |||
上装**器 | 百兆富 | |||
多路阀 | 中梅/海普瑞斯 | |||
工作参数 | 液压系统**压力（Mpa） | 16 | ||
卸料时间(s) | ≤40 | |||
挂桶循环时间(s) | ≤15 | |||
放桶时间(s) | ≤10 | |||
后门打开角度(°) | 70° | |||
后门打开时间(s) | ≤15 | |||
后门关闭时间(s) | ≤20 | |||
后盖锁紧方式 | 液压锁紧 | |||

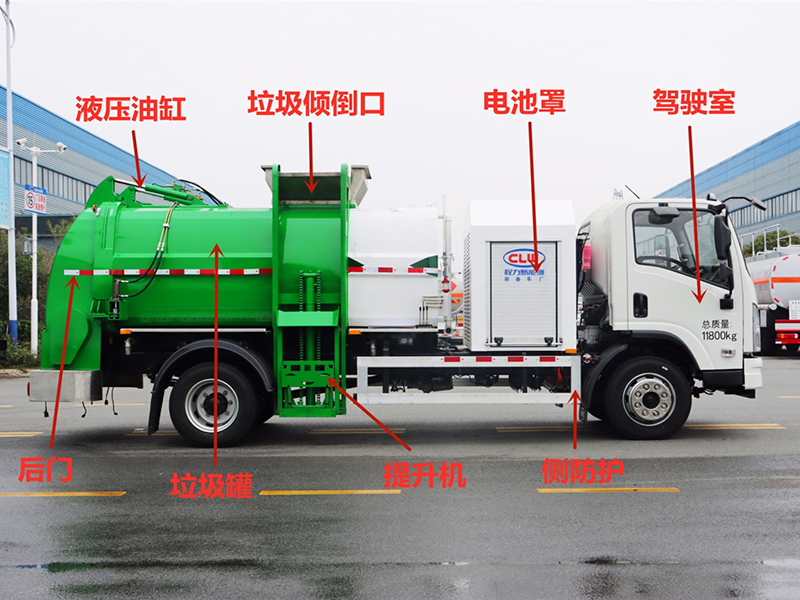

整车基本结构分解
产品性能特点
产品性能特点
（1） 弧形箱体，大大增加箱体容积，增加整车美观程度。
（2） 底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
（3） 油泵采用国内知名品牌海普瑞斯液油泵。
（4） 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌，海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低，自动显示故障码，方便维护维修。
（5） 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，不仅减轻环卫工人的劳动强度， 而且大大改善了工作环境。
（6） 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。
（7） 翻转机构：装配置带垃圾筒的翻转机构。

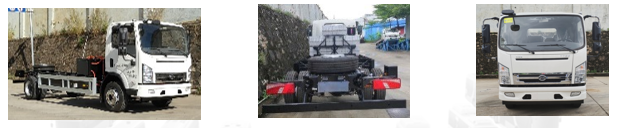

底盘部分
造型：外造型简洁大方，层次分明，外观色彩鲜明、醒目。内饰均采用主流工艺生产，造型沉稳、实用。
舱门：车门开启角度70°，空间大，上下车方便
灯具：前组合大灯（前照灯+前位灯+前转向灯）；后组合灯（后位灯+后转向灯+倒车灯+制动灯+后回复反射器+后雾灯）；侧转向灯、前示廓灯；后牌照灯；室内阅读灯；门护板**示灯等

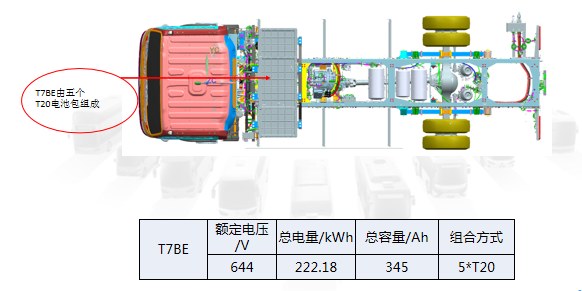

底盘介绍：搭载TZ365XSC07精进电机（功率160/95kW,扭矩1150N·m/525N·m、转速4500rpm，法士特2E110型2档变速箱,速比2.77/1.0）。采用深圳市蓝海华腾技术股份有限公司生产的KTZ57X45S-VT4D12 电机**器。T7BD整车电压平台515.2V，布置4个T20磷酸铁锂标准电池包；电池包都布置在驾驶室后方车架上方;

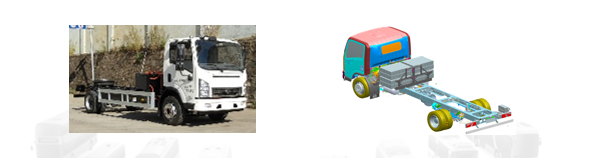

底盘改装可行性介绍：定义为二类底盘，用于环卫作业车（扫路车、洗扫车等环卫车）改装;
动力电池：主要优点：
模块化设计，适用于卡车研究院多种车型，实现平台化研发
采用34**h大容量电池，能量密度高，可延长续航里程
电池包内置液体换热管路，有助于延长电池在炎热环境中的使用寿命
铸铝合金壳体结构强度高，有杰出的碰撞安全防护能力
电机：采用精进电机，额定功率95KW，**输出功率160KW，额定扭矩525N.m，**输出扭矩1150N.m，电机**转速4500rpm;
冷却：采用电池包冷却和底盘冷却分路系统，结构布置简洁分明；
转向：采用液压助力传动系统和电控自动系统，反应迅速，安全可靠；
制动：采用气压制动系统，采用四轮ABS阀**，配置驱动防滑ASR阀，行车、驻车安全可靠；
（1） 由于餐厨垃圾车上装结构复杂，自质量较大，降低餐厨垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。
（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。
（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

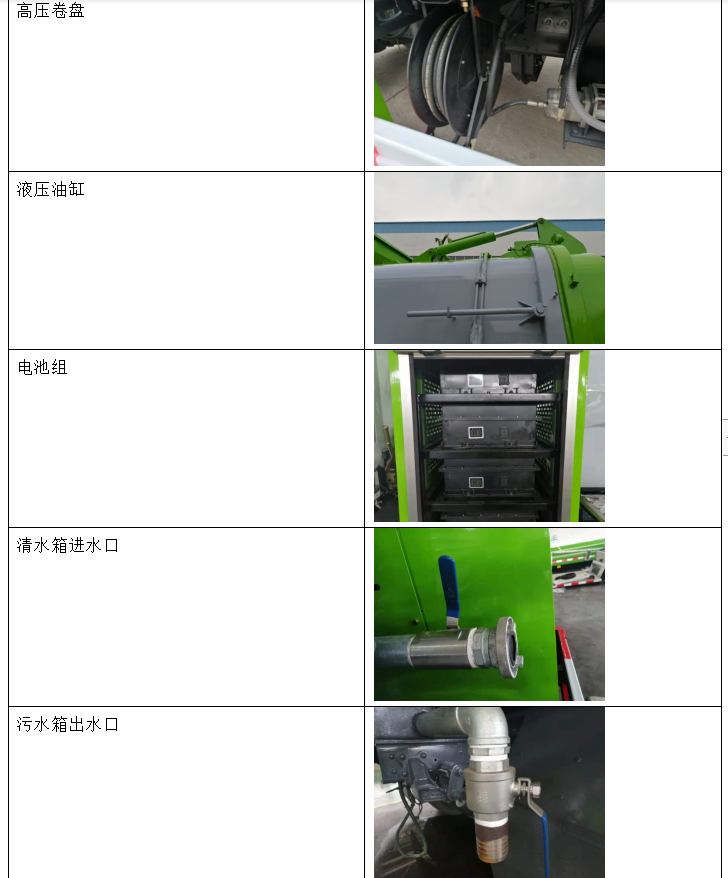

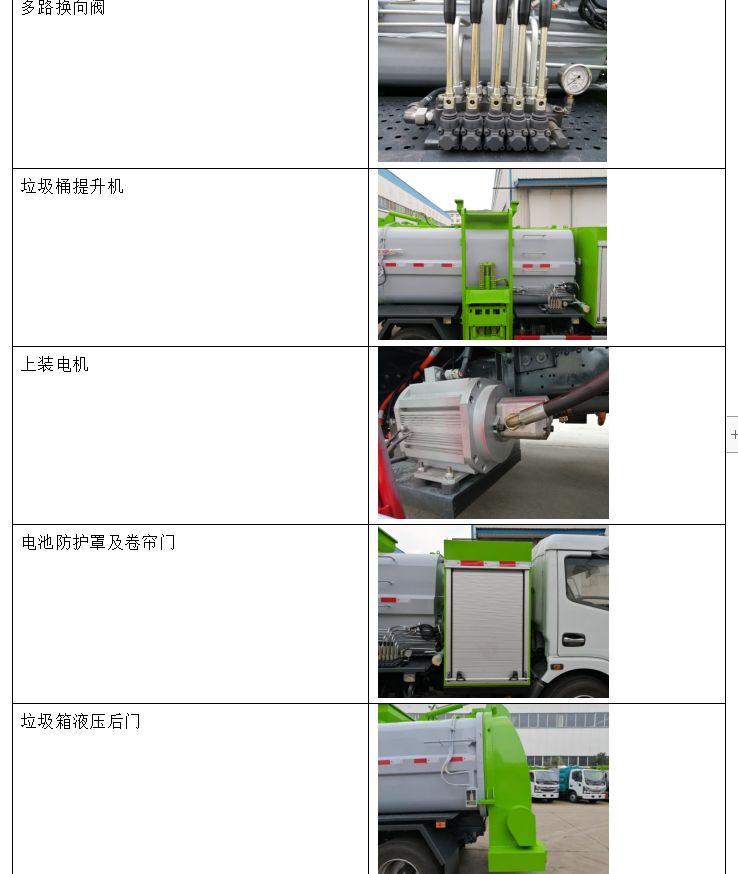

整车基本配件图解
随车工具/备品备件

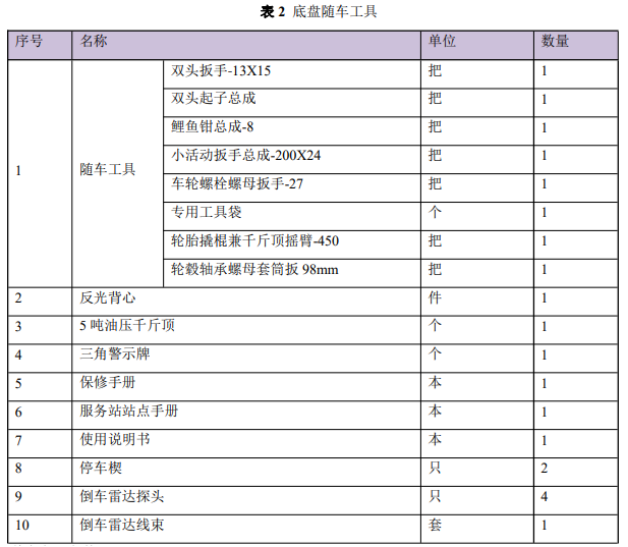

底盘随车工具

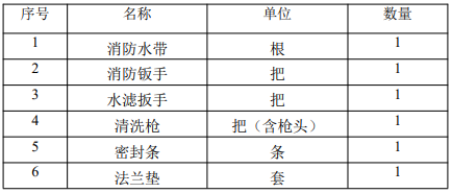

整车备品备件
