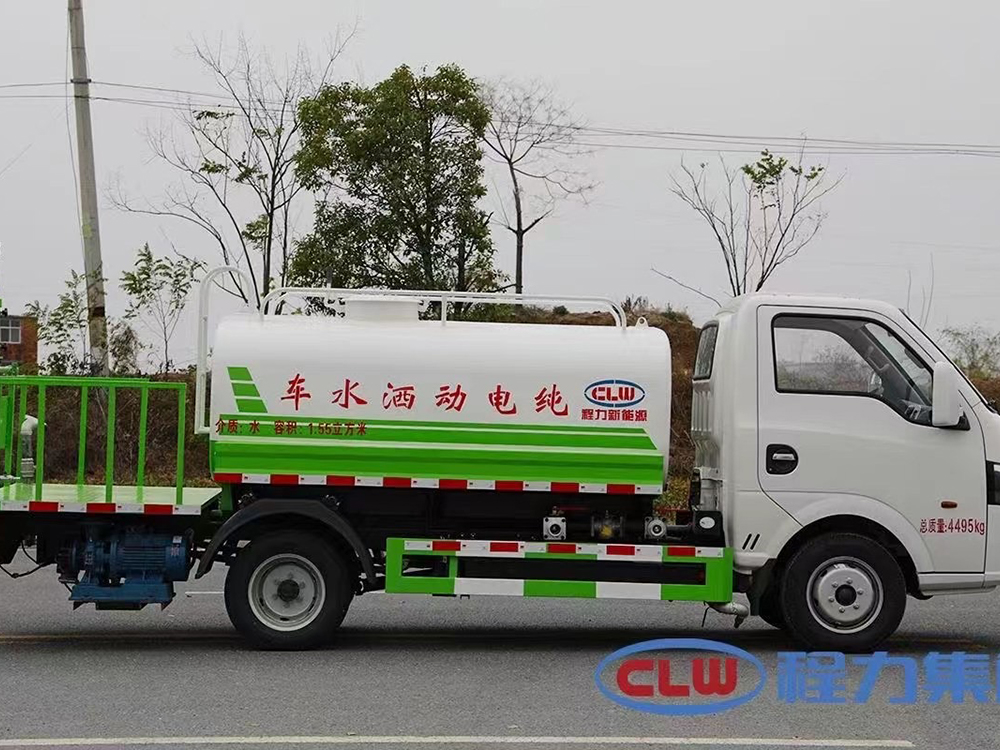

地址：湖北省随州市南郊程力汽车工业园纯电动洒水车是在纯电动二类底盘的基础上，加装低压冲洗、洒水系统，由机械、液压（气路）、电器三部分合为一体的专用洒水作业车。
工作原理：采用自吸式双级离心泵，效率高、洒水宽度大、水**射程远，低压水泵由底盘变速器取力器通过传动轴直接传动。
该产品适用于城市主干道、公路、广场等场地路面养护、冲洗路面、保持道路湿润、降低灰尘作业，也可用于绿化带浇花浇树；还可以作为紧急消防水车使用。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为4495kg；
(4) 搭载55kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
性能特点
(1) 采用知名品牌自吸式双级离心泵，质量稳定可靠，扬程大，质量稳定可靠，上装电机取力传动；
(2) 中冲圆锥喷嘴，自动**，操作方便灵活冲洗路面宽度可覆盖6条车道；后洒圆柱喷嘴，喷出均匀的扇形水雾，宽度可到8m，能有效抑制路面灰尘；
(3) 360°旋转的后置水炮，可设置成柱状或雾状出水，射程超过30米；
(4) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
上装组件说明：
4、罐体经防锈处理，整体采用自动化焊接，经久耐用。
5、带腰冲、后洒、侧喷、后置电动高炮。
6、对冲作业宽度＞14米。侧喷高炮作业宽度＞10米。电动高炮射程＞30米。
7、后部采用大平台设计，可加装喷雾机。
8、大流量自吸自排洒水泵，**自吸高度为8米。
9、低压管路采用镀锌管，坚固耐用。
11、CAN驾驶室操作作业。
19、清水箱，采用高强度碳钢材质。容积达2-3m³。
产品性能特点
1）园形箱体，大大增加罐体承受能力，增加整车美观程度。
2）底盘电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3）洒水车采用东风纯电动二类汽车底盘改装，具有对冲、后洒、侧喷、高炮等功能。
4）**电机驱动水泵，水泵采用电动专用40/50洒水泵。
6）作业系统具有电脑**，大大地保障和提高车辆的使用率。
公告型号 | CL5040GSSBEV纯电动洒水车 | 外形尺寸 | 5960×1750×2100(mm) | |||
底盘型号 | EQ1040BTZEVJ | 上装容积 | 3方 | |||
总质量 | 4495 KG | 上装电动机额定功率 | 15KW | |||
整备质量 | 2880 | 上装每小时消耗电量 | 10KWH | |||
轴距 | 3000 | 建议充电桩功率 | 120KW | |||
轮胎 | 6.00R15LT 10PR,185R15LT 8PR | 充电时间（建议功率下） | 约0.5小时 | |||
轴数 | 2 | 底盘满载续航里程 | 220KM | |||
底盘电机**功率 | 100 KW | 电池类别 | 磷酸铁锂蓄电池 | |||
电池组额定电压 | 322 V | 电池品牌 | 宁德时代 | |||
电池电量 | 55 KWH | 燃料种类 | 纯电动 | |||
质量参数 | 整备质量（Kg） | 1850 |
**允许总质量（Kg） | 4495 | |
整备质量时前/后轴核（Kg） | 750/1100 | |
**允许总质量时前/后轴核（Kg） | 1800/2695 | |
性能参数 | **车速（Km/h） | 90 |
**爬坡度（%） | 20% | |
**小转弯半径（m） | 14 | |
续驶里程（Km） | 220km [GVW4495kg](匀速40km/h) | |
尺寸参数 | 外廓尺寸长×宽×高（空载）（mm） | 长 5300 宽 1650 高1960,2560 |
轴距（mm） | 3000 | |
前悬/后悬（mm） | 1180/1320 | |
轮距（前/后）（mm） | 1390 | |
**小离地间隙（mm） | 190 | |
驾驶室顶端距离车架上翼面距离（mm） | 1260 | |
接近角（°） | 21 | |
离去角（°） | 21 | |
后轮**距离车架上平面距地（空/满载）（mm） | 700 | |
动力电池 | 电池类型 | 磷酸铁锂 |
厂家 | 宁德时代新能源科技股份有限公司 | |
电池总电量（kwh） | 55.7 | |
电池额定总电压及范围（V） | 额定322，250~365 | |
动力电池系统能量密度（W·h/kg） | 146.3 | |
充/放电倍率（C） | 1 | |
电池布置形式 | 侧挂 | |
驱动系统 | 厂家 | 精进电动科技股份有限公司 |
型号/型式 | 永磁同步电机 | |
额定功率/转速/转矩（kW/r/min/N.m） | 42/4500/90 | |
峰值功率/转速/转矩（kW/r/min/N.m） | 100/12000/230 | |
变速箱速比 | 3.043 | |
电机**器形式 | 多合一 | |
电取力装置 | 电取力(数量) | 2 |
电取力(功率) | 取电口1：20Kw，取电口1：6Kw | |
前桥 | 吨位（T） | 1.5 |
后桥 | 速比 | 5.375 |
吨位（T） | 3 | |
车轮 | 轮胎型号 | 185R15LT 8PR |
轮胎数量 | 7 | |
制动形式 | 行车制动 | 真空助力液压双回路制动 |
驻车制动 | 手动操纵**鼓式制动器 | |
电气系统 | 蓄电池容量（Ah）/位置 | 120Ah |
整车供电电压(V) | 12 | |
充电系统 | 充电方式 | 直流快充+交流慢充 |
充/放电倍率（C） | 1 |
罐体参数 | 罐体厚度 /涂层 | 4.5mm/（罐体内部做防腐防锈涂层） | ||
罐体尺寸（mm） | 1548×1445×1000 | |||
水罐有效容积/**容积（m³） | 1.559/3 | |||
罐体材质 | Q235碳钢（选装不锈钢罐体） | |||
上装电机 | 类型 | 永磁同步电机 | ||
冷却方式 | 水冷 | |||
专用参数 | 管路直径（mm） | 50# | ||
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | |||
低压水泵 | 型式 | 双级叶轮离心式 | ||
品牌 | 龙晟 | |||
型号 | 40/50； | |||
扬程 | 50m； | |||
水阀 | 气控球阀 | |||
洒水宽度（m) | ≥14 | |||
冲洗宽度（m) | ≥18 | |||
洒水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥30 | |||
作业时间（h） | 0.5-1 | |||

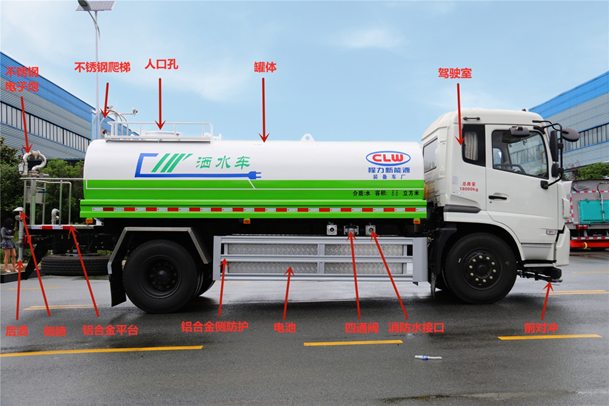

整车基本结构分解

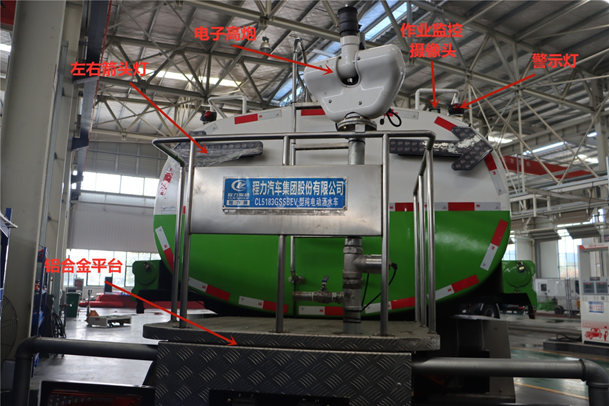

4.2、整车基本配件图解
|
作业监控显示屏：可监控后平台电子高炮的工作状态。 |
|
|
左右箭头指示灯**器：**左右箭头灯、**示灯 |
|
|
驾驶室**器：**车辆洒水功能 |
|
|
气控阀 |
|
|
**器保护罩 |
|
|
气泵电机 |
|
|
水泵、水泵保护罩 |
|
|
铝合金侧防护 |
|
|
四通阀、自排口、消防水栓 |
|
|
充电插口 |
|
|
气动球阀 |
|
|
作业监控摄像头以及**示灯 |
|
|
电子高射水炮 |
|
|
后洒 |
|
|
前对冲 |
|
|
电机 |
|
|
电池 |
|
